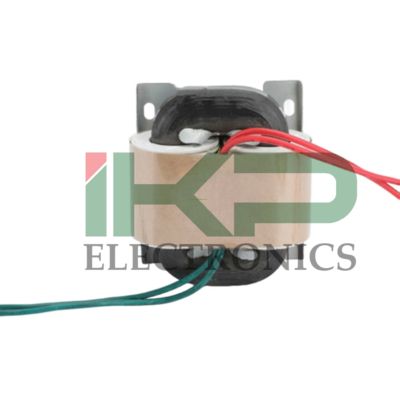

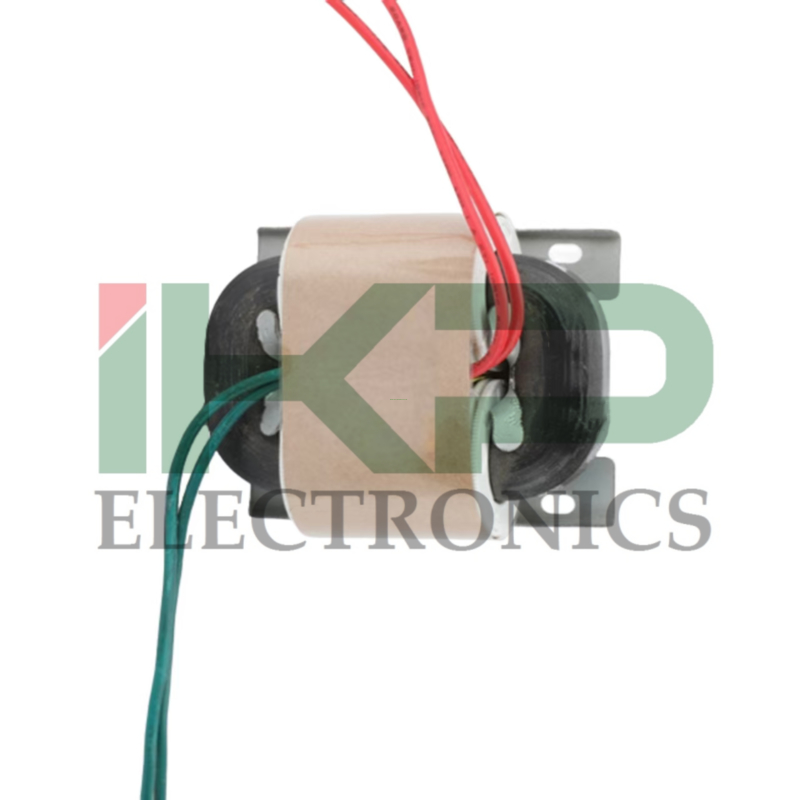

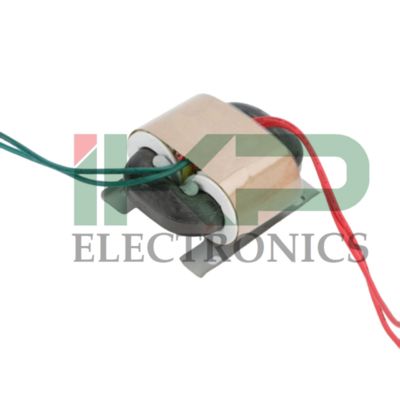

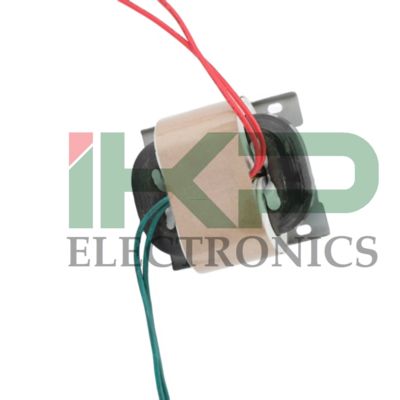

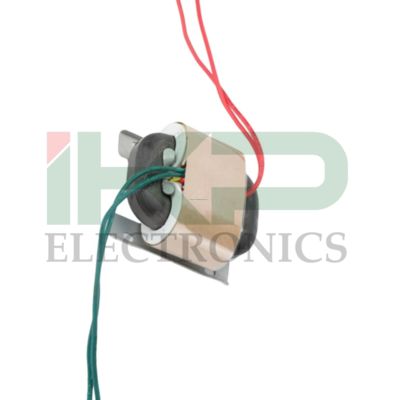

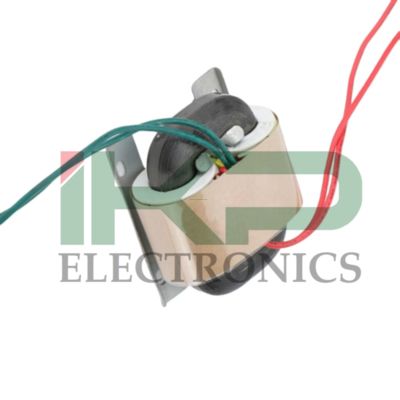

25-35VA 정격 전력 변압기의 R 코어 물리적 치수

주요 장점

1. 소형 및 경량: R형 변압기는 절단되지 않은, 균일한 원형 단면의 권선 코어를 사용합니다. 기존 E-I 또는 C-코어 변압기에 비해 부피가 약 30% 작고 무게가 40% 가볍습니다. 이러한 소형 설계는 공간 제약이 있는 장치에 쉽게 통합할 수 있습니다.

2. 고효율 및 저손실: 고투자율 실리콘 강철로 만들어진 매끄러운 코어 덕분에 철손이 현저히 감소합니다. 또한, 권선과 코어 사이의 근접성으로 인해 에너지 전달 거리가 짧아져 90% 이상의 효율을 달성합니다. 또한, 구리선의 평균 턴 길이가 짧아져 저항 손실과 온도 상승을 더욱 줄입니다.

3. 낮은 누설 인덕턴스 및 강력한 EMI 억제: 코어의 갭이 없는 구조와 균형 잡힌 권선은 극도로 낮은 자기 플럭스 누설을 초래합니다. 추가적인 차폐 없이 인접한 전자 부품에 대한 전자기 간섭(EMI)을 효과적으로 최소화합니다. 이 기능은 신호 순도가 중요한 의료 장비 및 정밀 기기와 같은 응용 분야에서 특히 중요합니다.

4. 저소음 및 낮은 온도 상승: 절단되지 않은 코어는 자기 변형 응력을 흡수하고 저손실 재료와 결합하여 매우 조용한 작동을 보장합니다. 동시에, 최소한의 저항 손실은 적은 열을 발생시켜 우수한 온도 제어와 장기간의 지속적인 작동에 적합합니다.

5. 안전 및 난연성: 1차 및 2차 권선은 PBT 보빈을 사용하여 별도로 제조되어 여러 국제 안전 표준을 준수하는 우수한 절연성을 제공합니다. 난연성 재료의 사용은 장치의 내화성을 더욱 향상시킵니다.

6. 낮은 여자 전류: 잘 설계된 R형 변압기는 여자 전류가 현저히 감소하여 무부하 전력 소비를 줄입니다. 이는 부하가 변동하는 상황에서 장기간의 전원 공급이 필요한 시나리오에 이상적입니다.

일반적인 응용 분야

• 가정용 기기: 에어컨, 냉장고, 세탁기 및 기타 기기의 전원 모듈에 사용하여 안정적인 전압 변환과 저소음 작동을 제공합니다.
• 조명 시스템: 안전하고 효율적인 전원 공급을 보장하면서 저전압 조명(예: 조경 조명, 디스플레이 캐비닛)을 위한 강압 변압기로 작동합니다.
• 소형 기계 장비: 공작 기계 및 자동화 시스템의 제어 회로에 절연 전원을 제공하여 작동 안전성과 안정성을 보장합니다.

변압기의 물리적 치수
모델 번호	A	W	X	E	F	G	B	C	T	t	용량 AV	무게 kg
R-8	67	58	33	53	44	4	43	38	15	0.5	5-10	0.3
R-10	75	61	37	68.4	48	4	46	43	16	0.5	8-15	0.4
R-20	82	70	39	55	45	4	52.5	43	18	1.0	20-28	0.5
R-25	83	72	41	70	55	4	53	43	18	1.0	25-35	0.6
R-30	97	77	43	70	60	5	56	54.5	19.5	1.0	30-45	0.7
R-35	100	80	45	70	60	5	60	53.5	21.5	1.0	35-50	0.9
R-40	99	80	48	70	60	5	58	53.5	20	1.0	40-55	0.9
R-50	102	90	48	75	65	5	63.5	52.5	21.5	1.0	50-65	1.0
R-80	125	90	52	90	70	5	66.5	73.5	23	1.0	70-100	1.4
R-100	126	103	55	100	80	5	74.5	70.5	28.5	1.2	90-130	1.7
R-160	140	115	63	100	85	5	80	80.5	30	1.6	150-200	2.6
R-260	155	119	66	130	95	5	86	91	32	1.6	200-300	3.1
R-320	163	128	70	135	95	5	95	95.5	36.5	1.6	280-380	3.8
R-600	185	145	85	142	100	8	106	102.5	37	1.6	380-650	6.5
R-800	190	157	88	145	115	6	123	102.5	38	2.0	650-850	6.5
R-1000	227	172	99	180	140	8	135	127	43	2.6	850-1200	10.5
R-1500	238	180	102	175	145	8	147	135	44	2.6	1300-1800	13.0
R-2000	240	200	105	185	160	8	161	135	48	3.0	1800-2500	16.5
R-3000	260	226	125	200	180	8	180	138	56	3.0	2500-3500	23.5
R-5000	390	300	180	300	240	8	203	174	61	3.0	4000-5500	42
정격 전력		R5/4-6W		R10/10-15W		R20/20-25W		R30/30-40W		W40/40-50W		W50/50-68W
입력 전압		220V/380V
출력 전압	7.5V	0.66A		2A		3.3A		5.3A		6.5A		8A
	9V	0.55A		1.6A		2.7A		4.4A		5.5A		6.6A
	12V	0.4A		1.2A		2A		3.3A		4.1A		5A
	15V	0.33A		1A		1.6A		2.6A		3.3A		4A
	24V	0.21A		0.6A		1A		1.6A		2A		2.5A
	9V-0-9V	0.27A		0.8A		1.3A		2A		2.7A		3.3A
	12V-0-12V	0.21A		0.6A		1A		1.6A		2A		2.5A
	24V-0-24V	0.1A		0.3A		0.5A		0.8A		1A		1.25A
직경 * 높이 mm		58*47*26		75*61*37		82*70*39		97*77*43		99*80*48		102*92*48
구멍 중심 간격 mm		45*33		68*48		55*45		70*60		70*60		75*65
무게 kg		0.25		0.4		0.5		0.7		0.9		1
참고: 모든 치수는 수동으로 측정되었으며 실제 제품과 다를 수 있습니다.

.
