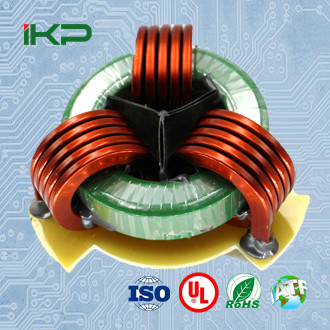

평면 와이어 수직 윙링을 가진 수평 3단계 공통 모드 질식 코일

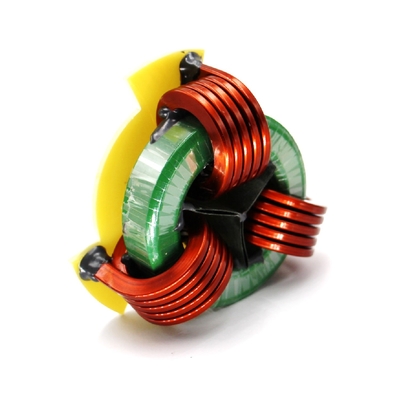

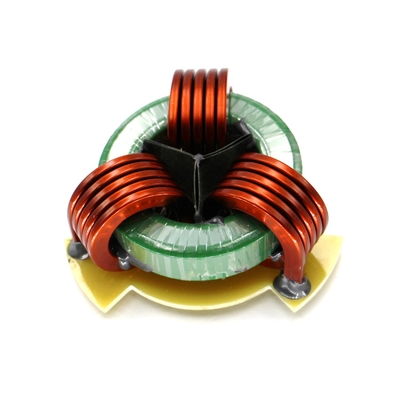

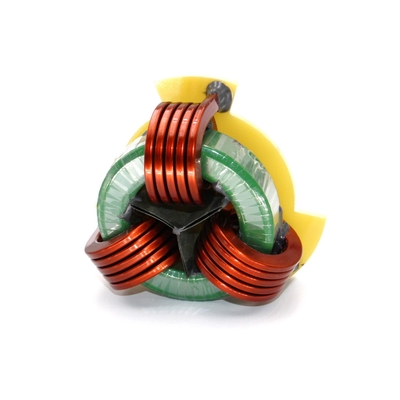

Horizontal Three Phase Common Mode Choke Coils with Flat Wire Vertical Winding

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	IKP
모델 번호:	IKP-LF-CMC 시리즈

결제 및 배송 조건:

최소 주문 수량:	200PCS
가격:	5.33USD
포장 세부 사항:	카튼
배달 시간:	5-15 작업 일수
지불 조건:	L/C, T/T
공급 능력:	10,000PCS/주

지금 연락

상세 제품 설명

특징:
닫힌 자기 경로 코어에 직접 윙
평평한 와이어를 사용 하 여 공간 요소를 향상
작은 크기, 높은 전류
더 나은 열 분산
단일 단계 와일링, 따라서 급격하게 방황 용량을 줄여
일반 모드와 정상 모드 모두에서 높은 인덕턴스를 달성
높은 자기 포화 특성을 달성
단층이 없고 더 높은 품질입니다.
EMI 효과는 훌륭합니다.
대체 제품: UU105, UU16
표준: CISPR22 B급
일본에서 수입된 원자재
TDK 표준을 달성
자동 롤링 기계, 깔끔하게 배치, 높은 용량
고 단열 강도, 전원 공급 수명을 향상
우선 공급자 항공우주, 군사, 의료 및 전자 산업

적용:
낮은 주파수 AC 원자로, 태양광 발전 시스템, 전력 컨디셔닝 시스템, 풍력 발전 시스템, 자동 드라이브 기계, 인덕션 히터, 용접 기계, 종이 산업, RFI 억제 질식,DC/DC 변환기, IP 및 OP 장치

참고:
우리는 설계하고 특정 요구 사항에 따라 사용자 정의 부분을 제조 할 수 있습니다

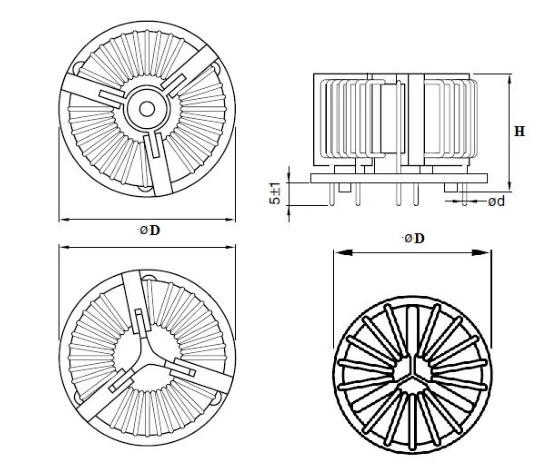

제1부	인덕턴스	인덕턴스 차이 (최대)	DC 저항 (최대)	가속 전류 (최대)	크기 (ΦD)
T6030-752-5	7.5mH	150μH	0.1Ω	5A	00.9mm
T6030-162-10	1.6mH	100μH	0.02Ω	10A	10.3mm
T6030-102-14	10.0mH	75μH	0.02Ω	14A	1.5mm
T6035-201-30	0.2mH	10μH	3Ω	30A	20.6mm
T6035-501-25	0.5mH	15μH	5Ω	25A	20.3mm
T6035-102-20	10.0mH	20μH	8Ω	20A	20.0mm
T6035-162-15	1.6mH	30μH	12Ω	15A	10.8mm
T3524-302-3	3mH	150μH	100Ω	3A	00.8mm
T3524-502-3	5mH	200μH	130Ω	3A	00.8mm
T3524-102-5	1mH	50μH	50Ω	5A	10.0mm
T3524-202-5	2mH	150μH	60Ω	5A	10.0mm
T4333-502-5	5mH	200μH	55Ω	5A	10.1mm
T4333-302-7	3mH	250μH	35Ω	7A	10.3mm
T4333-102-10	1mH	50μH	15Ω	10A	1.5mm
T4333-501-15	0.5mH	30μH	8Ω	15A	10.8mm
T5228-102-5	1mH	50μH	45Ω	5A	10.0mm
T5228-502-5	5mH	200μH	95Ω	5A	10.0mm
T5228-302-8	3mH	150μH	40Ω	8A	10.2mm
T5228-102-10	1mH	50μH	20Ω	10A	10.3mm
T5228-202-10	2mH	80μH	25Ω	10A	1.5mm
T6332-202-15	2mH	80μH	20Ω	15A	20.0mm
T6332-152-18	1.5mH	50μH	15Ω	18A	20.1mm
T6332-102-20	1mH	50μH	8Ω	20A	20.3mm
T6332-501-25	0.5mH	30μH	6Ω	25A	2.5mm
T6340-302-10	3mH	150μH	35Ω	10A	1.5mm
T6340-202-15	2mH	120μH	25Ω	15A	10.8mm
T6340-102-20	1mH	50μH	10Ω	20A	20.3mm
T6340-102-25	1mH	50μH	8Ω	25A	20.4mm
