Name: PQ 타입 평면 와이어 와이딩 보호 평면 전력 인듀서
Brand: IKP Electronics Co., Ltd.
SKU: LF-PQ261200-1R5R-1
Price: 0.55 USD
Availability: InStock

홈 제품 소개 평면 유선 전력 선 질식

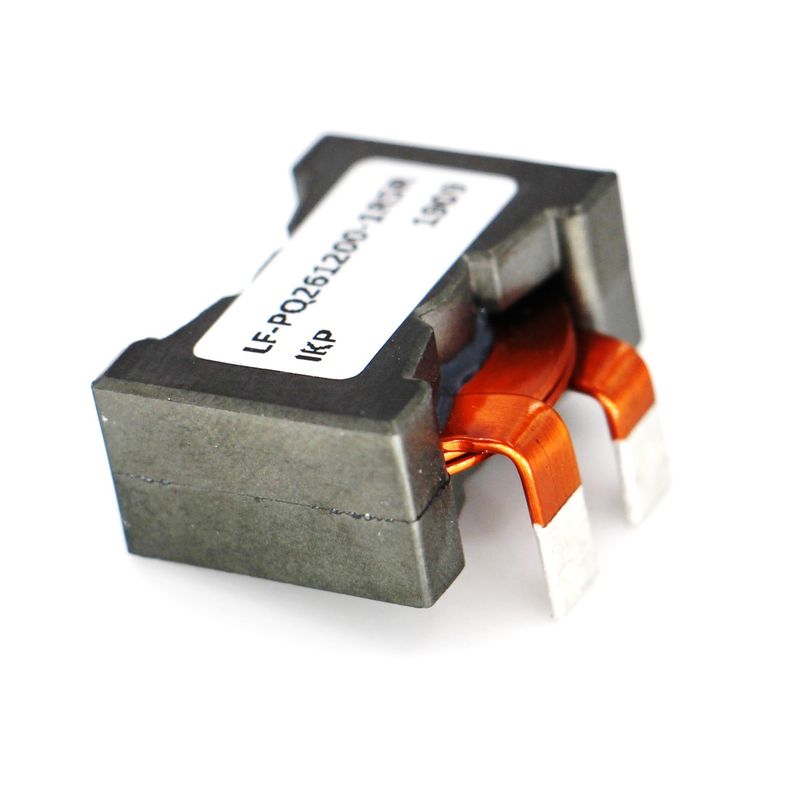

PQ 타입 평면 와이어 와이딩 보호 평면 전력 인듀서

PQ Type Flat Wire Winding Shielded Planar Power Inductor

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	IKP
인증:	UL/CE/RoHS/REACH
모델 번호:	LF-PQ261200-1R5R-1

결제 및 배송 조건:

최소 주문 수량:	100
가격:	CNY+0.55~0.95+PIECES
포장 세부 사항:	블리스 터 트레이 + 카톤 + 트레이
배달 시간:	5-10 작업 일수
지불 조건:	T/T, 웨스턴 유니온, 머니그램, D/P, D/A, L/C
공급 능력:	10000+pieces+per 일

지금 연락

상세 제품 설명

소재:	부드러운 페리트 코어	코일:	평선
종류:	차폐 2612/14

평면 선은 높은 전력 애플리케이션에 이상적입니다. 높은 전력 인덕터 설계에서 에나일 선은 장점이 없습니다. 평면 선은 공간을 절약하고 자동화 생산에도 유용합니다.

평면 와이어는 뛰어난 열 분비를 가지고 있으며 고 전력 및 고 밀도 인덕터 응용 프로그램에 적합합니다.

평면 와이어 와일딩은 매우 낮은 DCR, 폐쇄 자기 회로, 초 낮은 윙윙 소음을 달성합니다. 평면 와이어는 근접 효과를 피하므로 그 가로 절개가 100% 사용 될 수 있습니다.

평평한 와이어는 전기장을 균등하게 분산시키고 기생물 용량을 최소화하여 최고의 EMI 효과를 달성하고 전자기 호환성 문제를 완전히 해결할 수 있습니다.

특징:

•코어 크기: PQ2012/2014/2016/2614/2915/2918

•공평한 와이어 와일링, 자기 보호

•저속 DC 저항 (DCR)

•저하 AC 저항 (피드 효과 손실)

•고위 포화 전류

•전기적 안정성 증진을 위한 추가 용접 패드

•RoHS를 준수하고 알로겐이 없습니다.

PQ 타입 평면 와이어 와이딩 보호 평면 전력 인듀서

제1부	A	B	C (MAX)	D ((MAX)	E ((MIN)	F	G
PQ2012	200.5±0.4	140.0±0.3	22.5	12.0	2.0	30.5±0.2	50.0±0.2
PQ2014	200.5±0.4	140.0±0.3	22.5	14.5	2.0	30.5±0.2	50.0±0.2
PQ2016	200.5±0.4	140.0±0.3	22.5	16.5	2.0	30.5±0.2	50.0±0.2
PQ2614	270.5±0.5	190.5±0.5	27.9	16.0	3.8	30.8±0.2	60.6±0.5
PQ2915	270.5±0.5	190.5±0.5	27.9	15.4	3.8	30.8±0.2	60.6±0.5
PQ2918	270.5±0.5	190.5±0.5	27.9	17.8	3.8	30.8±0.2	60.6±0.5

부분 번호	가속 전류 (A) MAX	인덕턴스 (uH) MIN	DCR (mΩ) MAX
PQ2614-1R0L	>100	1.0	1.2
PQ2614-1R5L	>100	1.5	1.6
PQ2614-2R2H	>100	2.2	1.9
PQ2614-2R2L	84.0	2.2	1.6
PQ2614-3R3H	66.9	3.3	1.9
PQ2614-3R3L	54.0	3.3	1.6
PQ2614-4R7H	48.0	4.7	1.9
PQ2614-4R7L	36.9	4.7	1.6
PQ2614-6R8H	34.5	6.8	1.9
PQ2614-6R8L	26.0	6.8	1.6
PQ2614-100H	21.5	10	1.9
PQ2614-100L	16.2	10	1.6
PQ2614-150H	14.0	15	1.9
PQ2614-150L	9.8	15	1.6
PQ2614-220H	8.6	22	1.9
PQ2614-220L	6.0	22	1.6
PQ2614-330H	5.1	33	1.9
PQ2614-330L	2.6	33	1.6

PQ 타입 평면 와이어 와이딩 보호 평면 전력 인듀서
