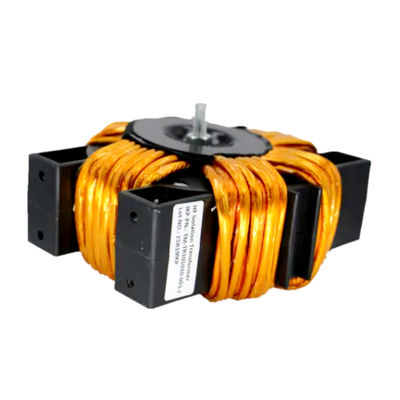

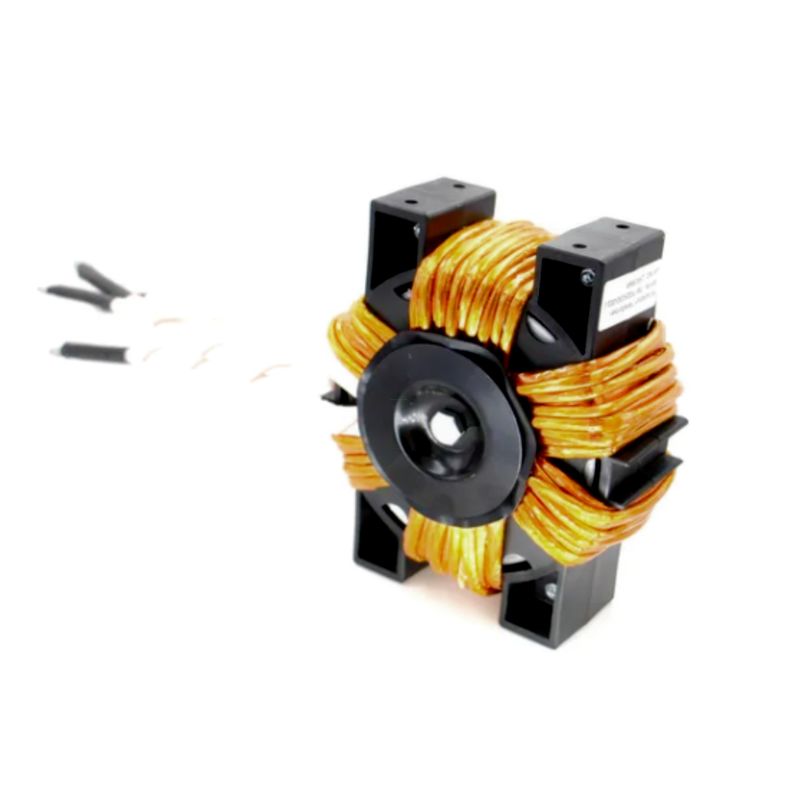

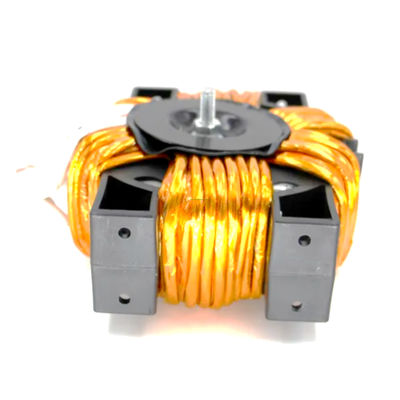

아모르프스 코어 고주파 토로이드 트랜스포머, UL/CE/RoHS 인증

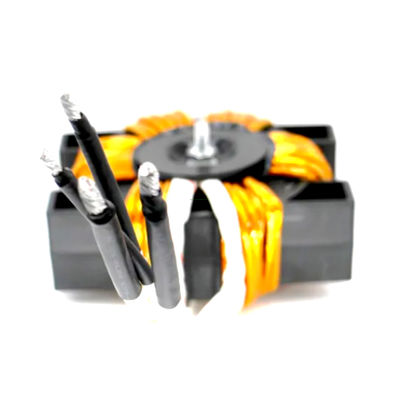

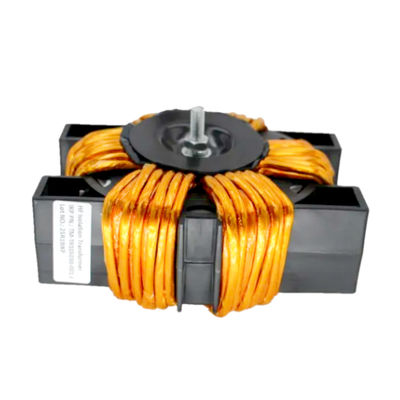

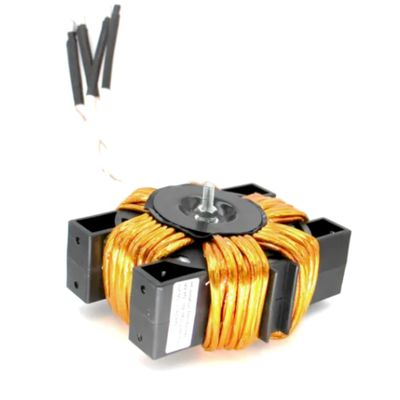

Amorphous Core High Frequency Toroidal Transformer, UL/Ce/RoHS Certified

제품 상세 정보:

브랜드 이름:	IKP

결제 및 배송 조건:

최소 주문 수량:	1000
가격:	52.00-58.00
포장 세부 사항:	카튼
배달 시간:	10-15 일
지불 조건:	L/C, T/T
공급 능력:	주당 100,000

지금 연락

상세 제품 설명

기본 정보

모델 번호

TM-TR105030-001R

코어

비정질 합금 변압기

냉각 방식

건식 변압기

권선 유형

다중 권선 변압기

인증

ISO9001

용도

단상 변압기

주파수 특성

고주파

코어 모양

링

브랜드

OEM/ODM

운송 패키지

상자

사양

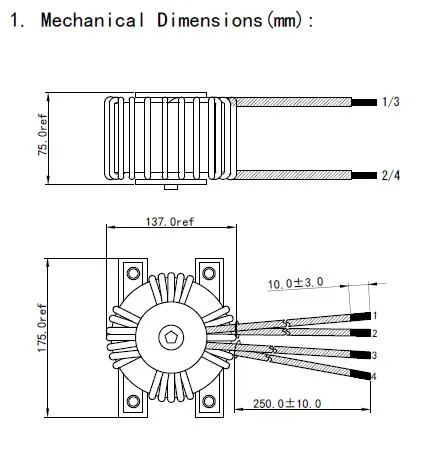

137*75mm

상표

IKP

원산지

중국

HS 코드

8504319000

생산 능력

1000PCS/일

제품 설명

일반적으로 고출력 아크 용접 인버터의 단일 종단 펄스 변압기는 낮은 고주파 손실, 높은 Bs 및 낮은 Br을 가진 변압기 코어가 필요합니다. 따라서 출력 필터 및 에너지 저장 인덕턴스는 높은 Bs, 낮은 손실 및 일정한 투자율의 특성이 필요합니다. 이 경우, 우리는 낮은 Br 및 일정한 투자율을 가진 변압기 코어를 제조하기 위해 나노 결정 합금에 수평 자기 처리를 수행했습니다.

IKP ELECTRONICS는 고성능 비정질 및 나노 결정 합금 부품의 선두 제조업체입니다. 특히 고성능 나노 결정 초박형 스트립, 태양광 인버터용 비정질 리액터 및 EMC 공통 모드 필터 인덕턴스는 뛰어난 기술 수준과 우수한 품질을 갖추고 있어 고객이 주요 경쟁 분야에서 이점을 얻을 수 있도록 합니다.

IKP의 "품질 우선, 신용 제일, 실용성 강조"의 경영 방침은 제품 개발 및 생산에 중점을 둡니다. 고객의 요구 사항은 우리의 발전을 위한 원동력이며, 고객의 만족은 우리의 목표입니다. 여러분의 관심과 지원을 바라며, 상호 이익을 위해 함께 노력합시다.

장점:
1. 새로운 재료: 나노 결정 합금 자기 코어는 높은 저항, 높은 자기 투자율, 높은 포화 자속 밀도 및 높은 온도 안정성을 가지고 있습니다.
2. 새로운 디자인: 새로운 권선의 구조는 더 콤팩트하며 에너지 손실이 매우 작습니다. 누설 인덕턴스는 2 ~ 20uH에 불과하며, 이는 유사한 변압기의 10분의 1입니다. 따라서 시스템 설계가 간단하고 편리해집니다.
3. 더 작은 크기와 더 큰 용량: 새로운 변압기의 나노 결정 재료 1그램당 20KHz 주파수에서 15W-25W의 전력 변환을 수행할 수 있습니다(일반적으로 8-9W).
4. 안전, 고효율, 에너지 절약: 극도로 낮은 손실로 인해 변압기의 효율이 99% 이상이며 부하 연속성률이 100%에 달합니다. 1차 및 2차 사이에 우수한 절연이 있으며, 내전압은 10,000볼트를 초과합니다. 기존 변압기에 비해 새로운 변압기는 비교할 수 없는 장점과 대안을 가지고 있습니다.

응용 분야:
비정질 및 나노 결정 재료는 페라이트 재료를 대체할 수 있습니다. 주요 응용 분야: 항공 우주 및 해양 분야의 고주파 고출력 인버터 DC 충전 전원 공급 장치, 민간 및 산업용 고주파 인버터 고출력 DC 전원 공급 장치, 충전기, 인버터 용접기, 전기 도금 전원 공급 장치, 전기 자동차 충전 장비, 고주파 유도 가열 전원 공급 장치, 고주파 인버터 아크 스프레이 전원 공급 장치, 가열 파이프라인 용접 전원 공급 장치, 전기 스파크 증착 표면 처리 전원 공급 장치, 고출력 충전기 전원 공급 장치, 스위칭 전원 공급 장치, 인버터 전원 공급 장치, 무정전 전원 공급 장치 등.

샘플 및 주문 설명:
입력 및 출력이 필요합니다;
압력 요구 사항;
구리 또는 알루미늄;
제품 크기, 예를 들어 직경, 높이, 리드 길이;
샘플은 유료이며, 주문에 따라 진행됩니다;
제품 도면 또는 실물 샘플이 있는 것이 가장 좋습니다;
50% 보증금을 선불하고, 나머지 50%는 배송 시 지불합니다.
인버터 변압기 주 변압기는 특정 요구 사항에 따라 맞춤형으로 제작되어야 하며, 표준 재고는 없습니다. 서로 다른 설계 계획, 재료 선택 및 생산 공정은 서로 다른 최종 가격을 결정합니다.

제품 사양:

모델	코어 크기(mm)					베이스 크기			유효 단면	자기	권장
									유효 단면	경로		전력
						(mm)			- 단면적	경로		전력	용접기 전류
						(mm)			- 단면적	길이		P(f=20kHz)	용접기 전류
									S(cm2)
	OD	ID	H		OD		ID	H
	OD	ID	H		OD		ID	H		L(cm)		(kw)
IKP-PTT-64-40-20	64	40	20			66	37	23	1.68	16.3		2-4
IKP-PTT-64-40-20	64	40	20			66	37	23	1.68	16.3		2-4

IKP-PTT -68-43-20	68	43	20			72	40	24	1.75	17.4
IKP-PTT -68-43-20	68	43	20			72	40	24	1.75	17.4

IKP-PTT -80-50-25	80	50	25			85	44	30	2.63	20.4		4.5	100/120A

IKP-PTT -100-60-20	100	60	20	105			56	23	2.80	25.1		4-5	160/200A

IKP-PTT -104-60-30	104	60	30	110			57	35	4.38	25.9			315A

IKP-PTT -104-60-35	104	60	35	110			57	40	5.25	25.9			400A

IKP-PTT -105-60-40	105	60	40	110			57	45	6.3	25.9			400/500A

IKP-PTT -120-60-30	120	60	30	125			57	35	6.30	29.8		8-15	400/500A

IKP-PTT -120-70-30	120	70	30	125			67	35	5.25	29.8		6-10	315-400A

IKP-PTT -120-70-40	120	70	40	125			68	45	7.0	29.8			500A

IKP-PTT -130-80-40	130	80	40	136			76	45	7.00	33.0		15-20	400/500A

IKP-PTT -130-80-50	130	80	50	136			76	55	8.75	33.0		23-25	500/630A
IKP-PTT -130-80-50	130	80	50	136			76	55	8.75	33.0		23-25	500/630A

IKP-PTT -130-90-50	130	90	50	136			85	56	7.00	34.5		15-20	630A
IKP-PTT -130-90-50	130	90	50	136			85	56	7.00	34.5		15-20	630A
