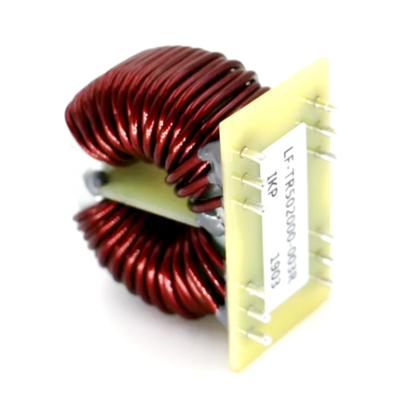

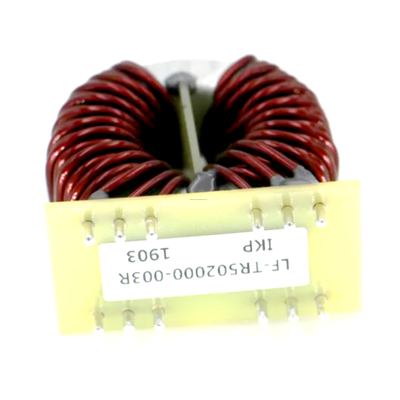

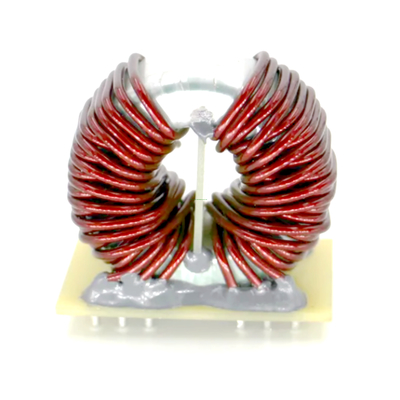

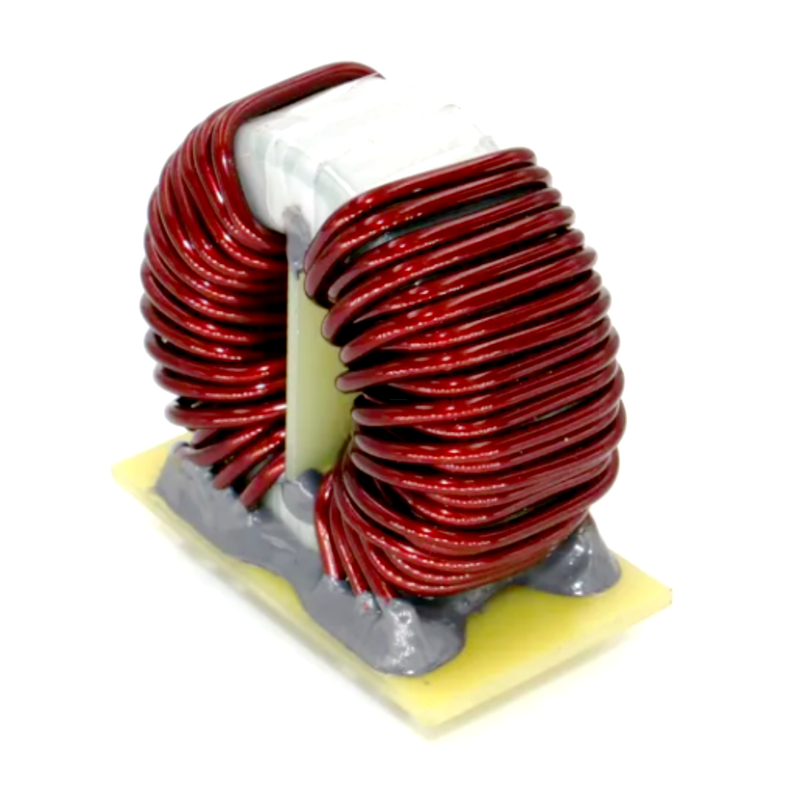

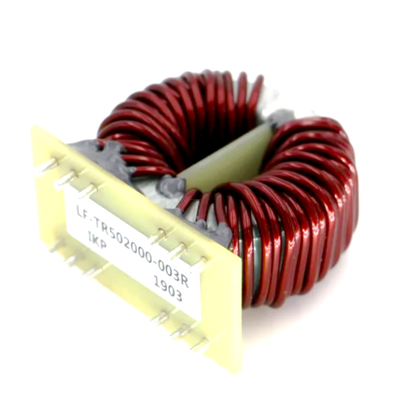

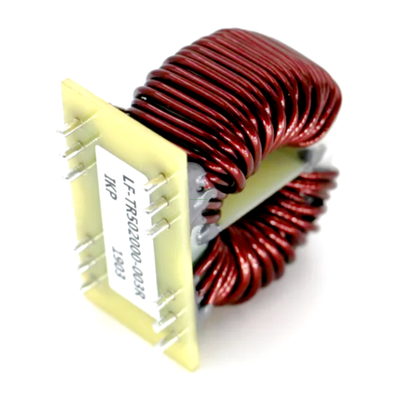

고전류 페리트 코어 수직 일반 모드 스프로 코일
제품 상세 정보:
원래 장소:
중국
브랜드 이름:
IKP
인증:
CE/UL/REACH/ROHS
모델 번호:
LF-TR502000-002R
결제 및 배송 조건:
최소 주문 수량:
1000
가격:
1.79-1.99
포장 세부 사항:
카튼
배달 시간:
10-15 일
지불 조건:
L/C, T/T
공급 능력:
주당 100,000
지금 연락
상세 제품 설명
제품 설명
특징 : 1최소 융합 용량을 위한 분리된 윙링 2가장 넓은 주파수 범위에서 가장 높은 공통 모드 임피던스를위한 단일 계층 롤링 350Hz에서 500KHz까지 적합합니다. 4. 스페이저는 UL, CSA, IEC 준수를 위해 1-3mm 크리핑 거리를 제공합니다 5사용 된 모든 재료는 UL94-VO 인정을 받았습니다 6작동 온도: - 55oC +105oC까지 7수직 또는 수평 마운트 모두 사용 가능 8. PCB 조립을 용이하게 하기 위해 수직 헤더 마운트에서 제공됩니다 9. FR-4 보드 장착이 쉽다 진동 저항성이 좋다 적용 : 낮은 주파수 AC 원자로, 태양광 발전 시스템, 전력 컨디셔닝 시스템, 풍력 발전 시스템, 자동 드라이브 기계, 인덕션 히터, 용접 기계, 종이 산업, RFI 억제 질식,DC/DC 변환기, IP 및 OP 장치 전기 사양 :
6*6*3 7*7*4 8*6*3 8*6*4 9*6*5 10*6*5
12*6*4 12.7*7.9*45 12.7*7.9*52 12.7*7.9*7 13*7*5 14*8*4
14*8*9 14*9*5 16*9*5 16*9*8 16*10*5 16*10*8
16*12*8 18*10*7 18*10*12 19*13*6 20*10*10 20*10*12
20*12*8 20*12*10 22*14*65 22*14*8 31*19*8 31*19*12
31*19*15 36*23*15 37*22*10 37*22*14 38*19*13 38*22*16

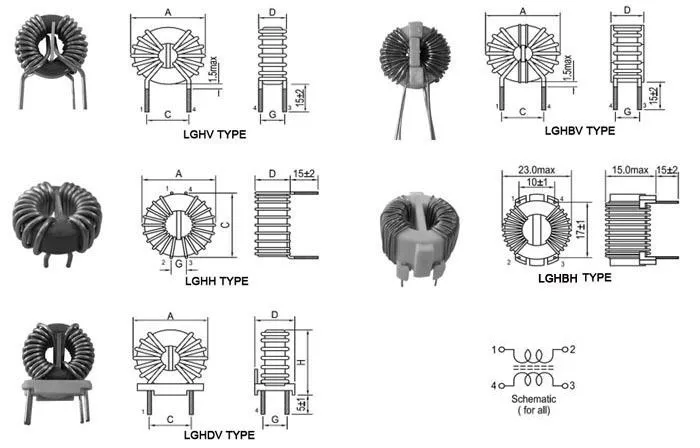

헤더에 장착 된 토로이드 일반 모드 라인 스크로크
제1부 인덕턴스 맥스. 저항력 전류 등급 장착 차원 (mm) 코일 크기 코드 A × B × C
T310-280-13 0.280mH 20.9milli-ohm 13A 수평 38 × 38 × 19
T250-425-8 0.425mH 4.26밀리오름 8A 수직 32×30×21
T310-580-13 0.580mH 10mL-Ohm 13A 수직 38 × 38 × 18
T250-1000-8 1.000mH 00.02 오름 8A 수직 30 × 28 × 13
T220-1000-32 1.000mH 150.3 밀리 오름 3.2A 수직 26 × 26 × 17
T220-1500-2 1500mH 180.0 밀리 오름 3.2A 수직 26×26×18
T220-1800-5 1800mH 00.05 오함 5A 수평 26 × 28 × 18
T220-2200-5 2.200mH 00.04오름 5A 수직 26 × 26 × 19
T250-3500-1.5 3500mH 800.0 밀리 오름 1.5A 수평 30×32×16
T250-3700-4 3.700mH 0.007 오함 4A 수직 30×32×17
T310-7200-2.5 7.200mH 930.0 밀리 오름 2.5A 수평 38×40×18
T310-11000-1.5 11.000mH 1840.0 밀리 오름 1.5A 수직 40×40×19
낮은 프로필, 작은 크기의 일반 모드 질식
제1부 인덕턴스 맥스. 저항력 DC 전류 등급 장착 차원 (mm) 코일 크기 코드 A× B× C
T220-1180-7.5 1.180mH 120.5milli-ohms 7.5AMPS 수평 26 × 28 × 20
T220-65-235 65.000μH 00.9milli-ohms 23.5AMPS 수직 26×26×18
T220-100-19 100.000μH 1.3 밀리오엄 19AMPS 수직 28 × 26 × 18
T220-180-15 180.000μH 20.5milli-ohms 15AMPS 수직 26×26×20
T220-470-12 470.000μH 40.0 밀리오프 12AMPS 수직 28 × 26 × 18
T220-880-9 880.000μH 60.5milli-ohms 9AMPS 수평 28 × 30 × 20
고전류 일반 모드 라인 스코크
제1부 인덕턴스 맥스. 저항력 전류 등급 장착 차원 (mm) 코일 크기 코드 A × B × C
T310-100-30 0.100mH 30.0 밀리오프 30AMPS 수평 38×40×18
T310-100-30A 0.100mH 30.0 밀리오프 30AMPS 수직 36×36×15
T310-150-20 0.150mH 30.4milli-ohms 20아모프스 수평 36×36×16
T310-150-20A 0.150mH 30.4milli-ohms 20아모프스 수직 38 × 38 × 18
T310-150-30 0.150mH 30.5milli-ohms 30AMPS 수직 38 × 38 × 19
T250-200-15 0.200mH 5밀리오엄 15AMPS 수평 30 × 28 × 15
T310-200-18 0.200mH 5밀리오엄 18AMPS 수평 36×36×16
T310-200-15A 0.200mH 5밀리오엄 15AMPS 수직 38 × 38 × 18
T250-200-18 0.200mH 5밀리오엄 18AMPS 수직 30 × 28 × 15
T250-300-15 0.300mH 70.3milli-ohms 15AMPS 수평 30×32×18
T250-300-15A 0.300mH 70.3milli-ohms 15AMPS 수직 30×28×17
T250-600-9 0.600mH 10밀리오엄 9AMPS 수평 30×30×18
T250-600-9 0.600mH 10밀리오엄 9AMPS 수직 30×28×19
* 우리는 설계하고 특정 요구 사항에 따라 사용자 정의 부분을 제조 할 수 있습니다
