기본과 함께 사용자 정의 일반 모드 코일 인듀서

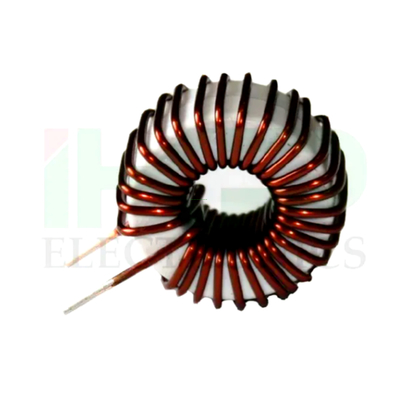

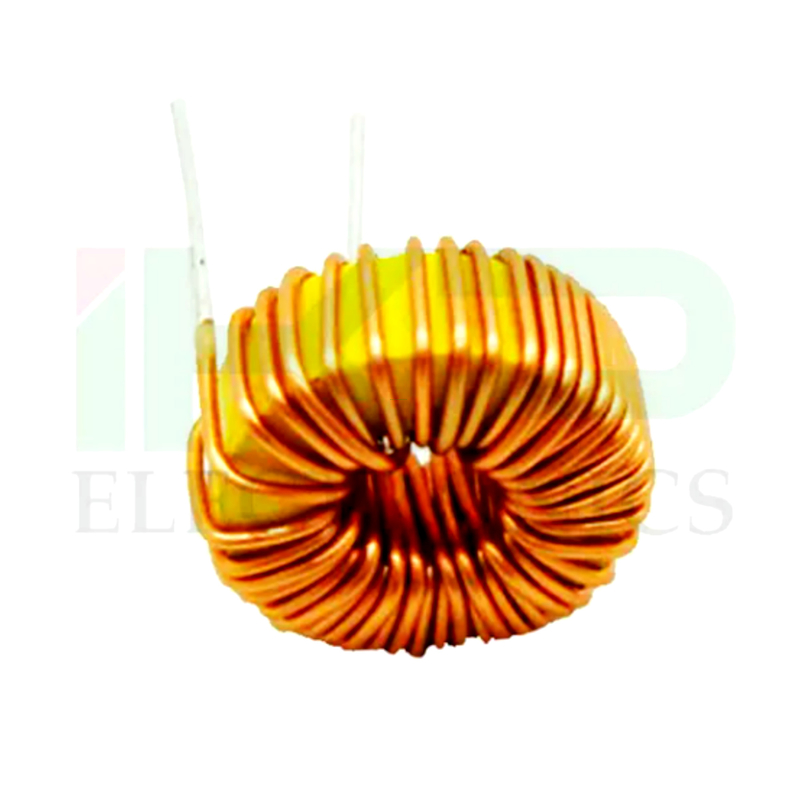

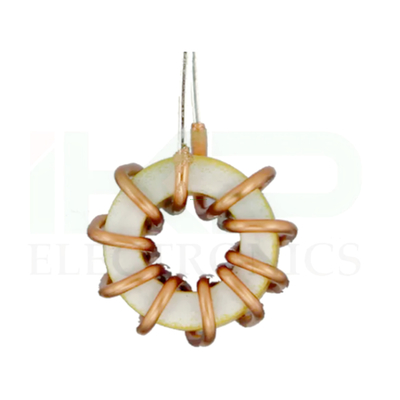

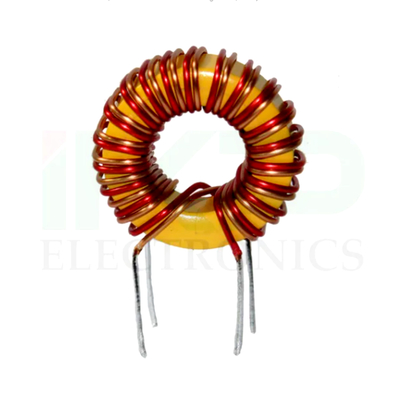

기본과 함께 사용자 정의 일반 모드 코일 인듀서

    • Customized Common Mode Coil Inductor with Base
    • Customized Common Mode Coil Inductor with Base
    • Customized Common Mode Coil Inductor with Base
    • Customized Common Mode Coil Inductor with Base
    • Customized Common Mode Coil Inductor with Base

    제품 상세 정보:

    원래 장소: 중국
    브랜드 이름: IKP
    인증: CE/UL/REACH/ROHS
    모델 번호: IKP-T10

    결제 및 배송 조건:

    최소 주문 수량: 1000
    가격: 0.10-0.13
    포장 세부 사항: 카튼
    배달 시간: 10-15 일
    지불 조건: L/C, T/T
    공급 능력: 주당 100,000
    지금 연락
    상세 제품 설명

    기본 정보

    모델 번호
    IKP-T10
    작업 주파수
    높은 주파수
    윙링 구조
    단일 코일
    운영의 특성
    스코일
    자석의 구조
    구리 코일
    적용 범위
    질식
    인덕터 값
    변수 인덕터
    운송 패키지
    카튼, 팔레트
    원산지
    중국
    HS 코드
    8504500000
    생산용량
    5000000PCS/년

    제품 설명

    기본과 함께 사용자 정의 일반 모드 코일 인듀서


    특징
    1최소 융합 용량을 위한 분리된 윙링
    2가장 넓은 주파수 범위에서 가장 높은 공통 모드 임피던스를위한 단일 계층 롤링
    350Hz에서 500KHz까지 적합합니다.
    4. 스페이저는 UL, CSA, IEC 준수를 위해 1-3mm 크리핑 거리를 제공합니다
    5사용 된 모든 재료는 UL94-VO 인정을 받았습니다
    6작동 온도:-55oC ~ + 105oC
    7수직 또는 수평 마운트 모두 사용 가능
    8. PCB 조립을 용이하게 하기 위해 수직 헤더 마운트에서 제공됩니다
    9. FR-4 보드 장착이 쉽다 진동 저항성이 좋다

    적용
    1낮은 주파수 AC 원자로
    2태양광 발전 시스템
    3전력 조절 시스템
    4풍력 발전 시스템
    5자동 운전 기계
    6인덕션 히터
    7용접기
    8종이 산업
    9. RFI 억제 질식
    10DC/DC 변환기
    11IP 및 OP 장치

    물리적 및 전기적 성능 매개 변수
    기본과 함께 사용자 정의 일반 모드 코일 인듀서
    제1부 인덕턴스 (mH)
    @ 1KHz    		 IDC (A)
    (최대)    		 DCR (mΩ)
    (최대)    		 장착 차원 (mm)

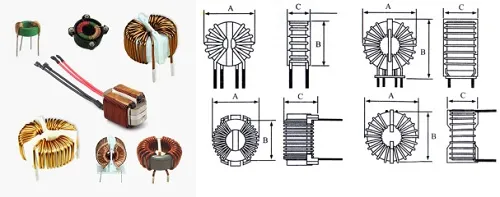

    코일 크기 A×B×C
    220-65-235 0.065 23.5 0.9 수직 26×26×18
    220-100-19 0.100 19.0 1.3 수직 28 × 26 × 18
    220-180-15 0.180 15.0 2.5 수직 28 × 26 × 20
    220-470-12 0.470 12.0 4.0 수직 28 × 26 × 18
    220-880-9 0.880 9.0 6.5 수평 28 × 30 × 20
    220-1000-3.2 1.000 3.2 15.3 수직 26 × 26 × 17
    220-1180-7.5 1.180 7.5 12.5 수평 26 × 28 × 20
    220-1500-2 1.500 2.0 18.0 수직 26×26×18
    220-1800-5 1.800 5.0 50.0 수평 26 × 28 × 18
    220-2200-5 2.200 5.0 40.0 수직 26 × 26 × 19
    250-200-15 0.200 15.0 5.0 수평 30 × 28 × 15
    250-200-18 0.200 18.0 5.0 수직 30 × 28 × 15
    250-300-15 0.300 15.0 7.3 수평 30×32×18
    250-300-15A 0.300 15.0 7.3 수직 38 × 28 × 17
    250-425-8 0.425 8.0 4.26 수직 32×30×21
    250-600-9 0.600 9.0 10.0 수평 30×30×18
    250-600-9A 0.600 9.0 10.0 수직 30×28×19
    250-1000-8 1.000 8.0 20.0 수직 30 × 28 × 13
    250-3500-1.5 3.500 1.5 80.0 수평 30×32×16
    250-3700-4 3.700 4.0 70.0 수직 30×32×17


    물리적 및 전기적 성능 매개 변수
    제1부 인덕턴스 (mH)
    @ 1KHz    		 IDC (A)
    (최대)    		 DCR (mΩ)
    (최대)    		 장착 차원 (mm)
    코일 크기 A×B×C
    310-100-30 0.100 30.0 3.0 수평 38×40×18
    310-100-30A 0.100 30.0 3.0 수직 36×36×15
    310-150-20 0.150 20.0 3.4 수평 36×36×16
    310-150-20A 0.150 20.0 3.4 수직 38 × 38 × 18
    310-150-30 0.150 30.0 3.5 수직 38 × 38 × 19
    310-200-15 0.200 15.0 5.0 수직 38 × 38 × 18
    310-200-18 0.200 18.0 5.0 수평 38 × 38 × 19
    310-280-13 0.280 13.0 2.9 수직 28 × 26 × 18
    310-580-13 0.580 13.0 10.0 수직 38 × 38 × 18
    310-7200-2.5 7.200 2.5 93.0 수평 38×40×18
    310-11000-1.5 11.000 1.5 184.0 수직 40×40×19
