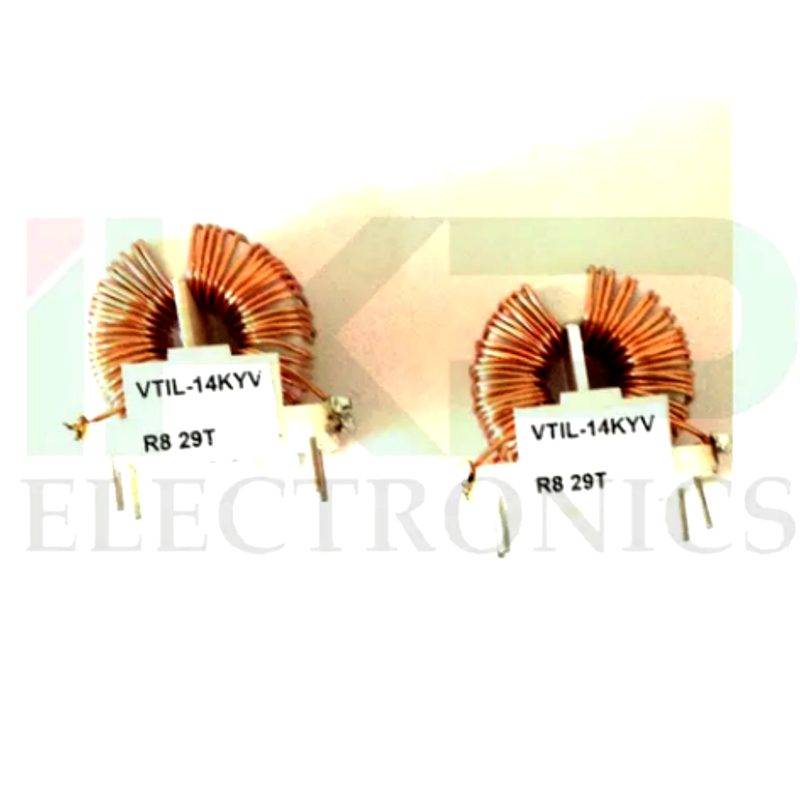

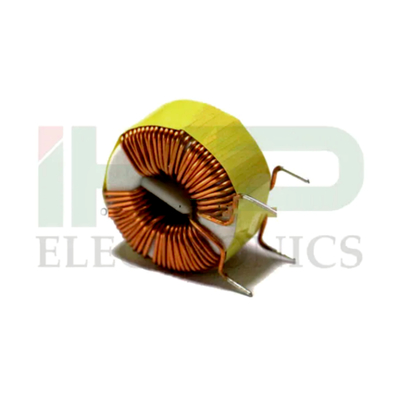

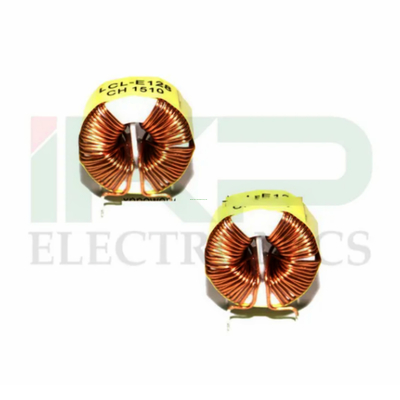

Name: 전력공동 모드 스코크 인덕터 (CSC 코어)
Brand: IKP Electronics Co., Ltd.
SKU: IKP-ACL1516-1.8M
Price: 0.40 USD
Availability: InStock

홈 제품 소개 일반 모드 스로크 코일

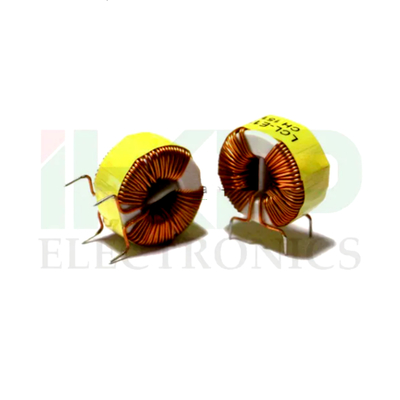

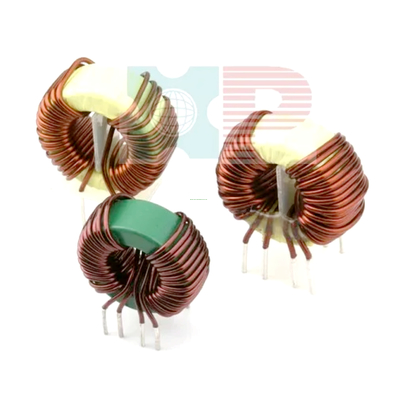

전력공동 모드 스코크 인덕터 (CSC 코어)

Power Common Mode Choke Inductor (CSC core)

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	IKP
인증:	CE/UL/REACH/ROHS
모델 번호:	IKP-ACL1516-1.8M

결제 및 배송 조건:

최소 주문 수량:	1000
가격:	0.40-0.50
포장 세부 사항:	카튼
배달 시간:	10-15 일
지불 조건:	L/C, T/T
공급 능력:	주당 100,000

지금 연락

상세 제품 설명

기본 정보

모델 번호

IKP-ACL1516-1.8MH

작업 주파수

높은 주파수

윙링 구조

다층 코일

운영의 특성

스코일

자석의 구조

나노 크리스탈린

적용 범위

높은 주파수

포장 형태

팩

브랜드

OEM

인덕터 값

변수 인덕터

원자

나노 크리스탈린

운송 패키지

카튼/튜브

사양

로스, ISO9001

상표

IKP ELEC

원산지

헤페이, 안후이

HS 코드

85045000

생산용량

50, 000 PCS/주

제품 설명

전기적 특성 (온도: 25 ± 50cm, RH: 65 ± 1RH)
1) 인덕턴스 (10kHz 0.05V): L2-7 = L3-6 = 6.8mh + 50%/-30%
2) 저항: DCR2-7 = DCR3-6=250mΩ 최대
3) 하이팟: N1에서 N2: 1500V AC, 3mA, 60s

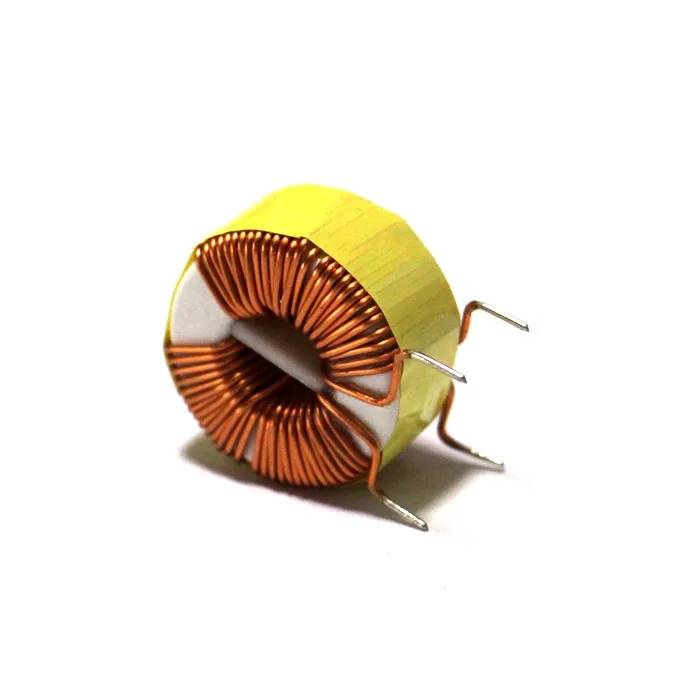

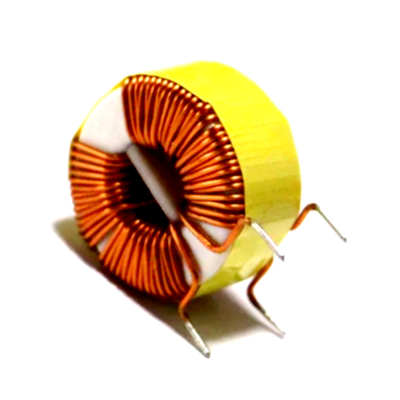

전력공동 모드 스코크 인덕터 (CSC 코어)

재료 목록:
1 코어: T14x9x5 TS10 TDG 또는 EQU
2 와이어: UEW 폴리우레탄 130C tai-i 전기 와이어 및 케이블 Co Ltd, E85640
3 PCB: FR-4 1.5x9x5
4 사건
5 에포시: 6020H 우물 전자 재료 Co Ltd, E2296335

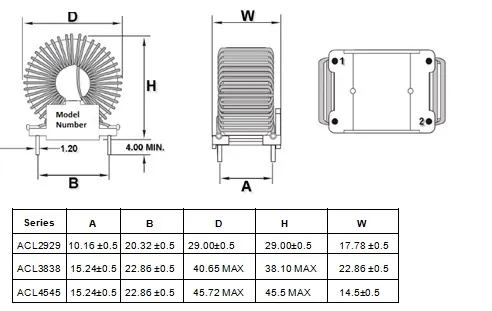

부문 번호	L@0Amps DC (MH) ± 20%	맥스RDC.()	제안된 등급 전류 (AMPS)
ACL2929-0.2MH	0.20	.005	5.5
ACL2929-0.8MH	0.80	.006	5.5
ACL2929-1.8MH	1.80 2.45	.008	5.5
ACL2929-3.2MH	3.20	.010	5.5
ACL2929-5.0MH	5.00	.012	5.0
ACL2929-7.2MH	7.20	.014	5.0
ACL2929-9.8MH	9.80	.016	5.0
ACL2929-12.8MH	12.80	.020	5.0
ACL2929-16.2MH	16.20	.024	5.0
ACL2929-20.0MH	20.00	.028	5.0
ACL2929-24.2MH	24.20	.032	5.0
ACL2929-28.8MH	28.80	.034	5.0
ACL2929-33.8MH	33.80	.038	5.0
ACL2929-39.2MH	39.20	.046	5.0
ACL2929-45.0MH	45.00	.056	4.5
ACL2929-51.2MH	51.20	.062	4.5
ACL2929-57.8MH	57.80	.090	3.5
ACL2929-64.8MH	64.80	.100	3.5
ACL2929-57.0MH	57.00	.120	3.5
ACL2929-80.0MH	80.00	.180	2.0

부문 번호	L@0Amp DC (μH) ± 20%	맥스 RDC.()	제안 등급 전류 (AMPS)
ACL-3838-0.095MH	1.2	.004	6.0
ACL-3838-0.38MH	2.0	.005	5.5
ACL-3838-0.855MH	3.3	.006	5.5
ACL-3838-1.52MH	4.7	.007	5.5
ACL-3838-2.375MH	6.8	.008	5.5
ACL-3838-3.420MH	8.2	.010	5.5
ACL-3838-4.655MH	10	.012	5.5
ACL-3838-6.080MH	12	.013	5.0
ACL-3838-7.695MH	15	.014	5.0
ACL-3838-9.500MH	18	.016	5.0
ACL-3838-11.495MH	22	.016	5.0
ACL-3838-13.680MH	27	.018	5.0
ACL-3838-16.055MH	33	.020	5.0
ACL-3838-16.055MH	39	.021	5.0
ACL-3838-18.620MH	47	.023	5.0
ACL-3838-21.375MH	56	.025	5.0
ACL-3838-24.320MH	68	.030	5.0
ACL-3838-27.455MH	82	.032	5.0
ACL-3838-30.780MH	100	.034	5.0
ACL-3838-34.295MH	120	.037	5.0
ACL-3838-38.000MH	150	.043	5.0
ACL-3838-45.980MH	180	.048	5.0
