수직 일반 모드 질식 코일 인듀서

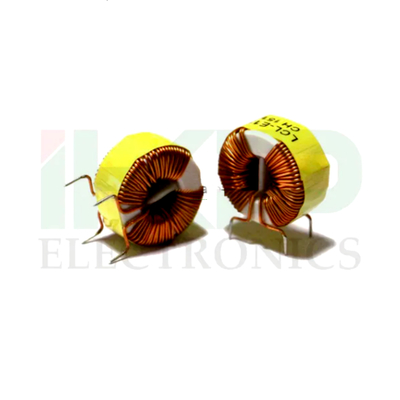

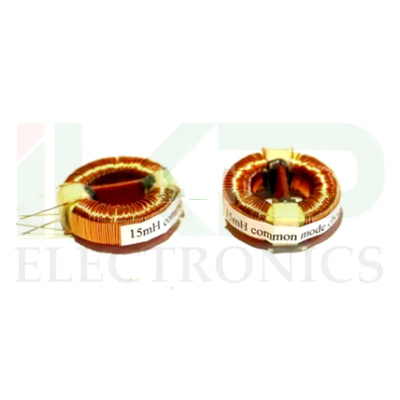

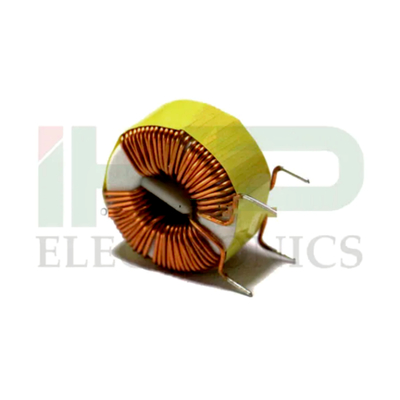

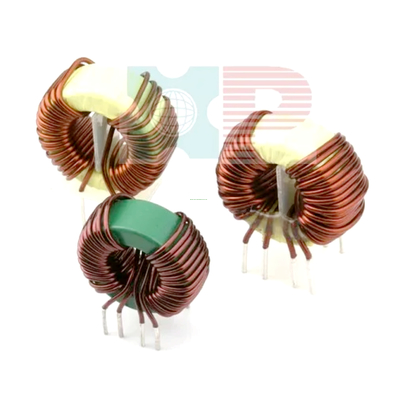

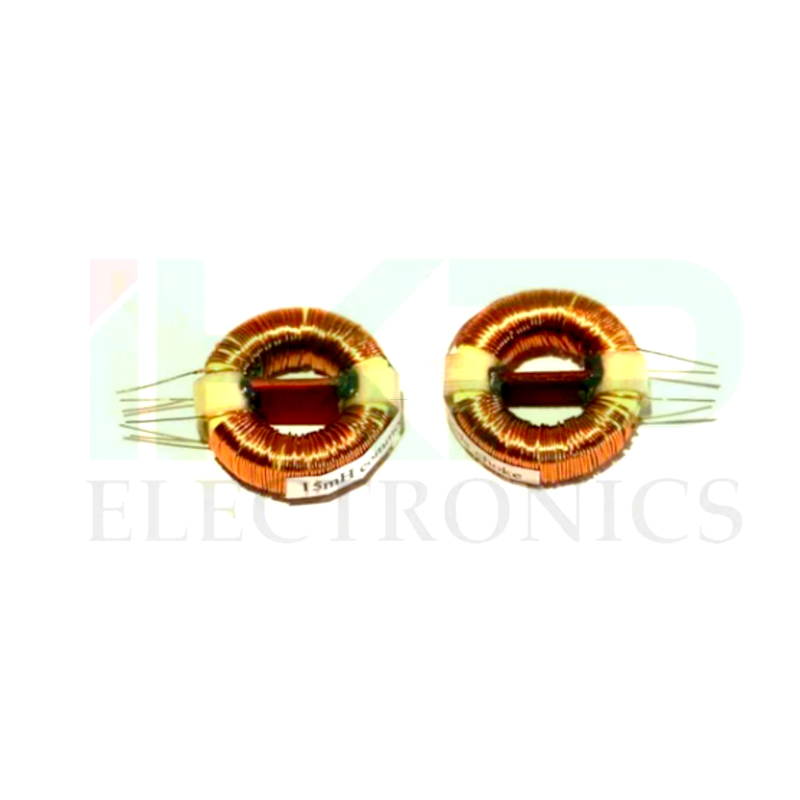

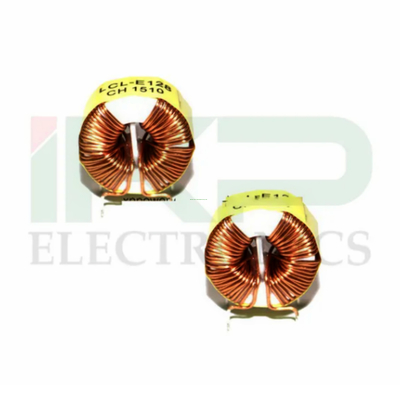

Vertical Common Mode Choke Coil Inductor

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	IKP
인증:	CE/UL/REACH/ROHS
모델 번호:	IKP-ACL1314-220UH

결제 및 배송 조건:

최소 주문 수량:	1000
가격:	0.20-0.25
포장 세부 사항:	카튼
배달 시간:	10-15 일
지불 조건:	L/C, T/T
공급 능력:	주당 100,000

지금 연락

상세 제품 설명

기본 정보

모델 번호

IKP-ACL1314-220UH

작업 주파수

높은 주파수

윙링 구조

다층 코일

운영의 특성

스코일

자석의 구조

페리트 코일

적용 범위

전력 측정

포장 형태

전력 코일

브랜드

OEM

인덕터 값

변수 인덕터

원자재

무형성

운송 패키지

카튼/팔렛

사양

로스, ISO9001

상표

IKP

원산지

헤페이, 안후이

HS 코드

85045000

생산용량

5, 000 PCS/주

제품 설명

가장 넓은 주파수 범위에서 가장 높은 공통 모드 임피던스
RoHS 지침을 준수합니다
PVC 단열 껍질
구리 종단 위에 진 은
높은 포화 흐름 밀도
더 적은 흐름 누출 및 박동
높은 효과적 삽입 손실 및 우수한 소음 억제
정밀 인덕턴스
높은 전류, 수평 또는 수직 장착
작동 온도: -55~105°C
폭 넓은 주파수 범위, 50,000-160, 넓은 조절 가능한 투과성 범위 (μ0)000
하우징과 튜브는 사용할 수 있습니다
맞춤형 사양은 받아들여집니다.
용도: 전력 출력 전환 및 평형 회로
고 주파수 SMP에 대한 질식 코일로 사용됩니다.
스파이크 파동에 대한 대책
EMI/RFI 필터
DC/DC 변환기
IP 및 OP 장치
전력 인버터

IKP 부분 번호	인덕턴스 (MH)	IDC (AMPS)	DCR (OHMS) MAX	인덕턴스 @10 KHZ NO DC ±15%
ACL-XXX-0.05-1	0.05	1	0.072	20
ACL-XXX-0.20-1	0.20	1	0.08	57
ACL-XXX-0.45-1	0.45	1	0.125	73
ACL-XXX-0.80-1	0.80	1	0.145	111
ACL-XXX-1.25-1	1.25	1	0.2	170
ACL-XXX-1.80-1	1.80	1	0.235	247
ACL-XXX-2.45-1	2.45	1	0.265	388
ACL-XXX-3.20-1	3.20	1	0.37	564
ACL-XXX-4.05-1	4.05	1	0.6	850
ACL-XXX-5.00-1	5.00	1	0.7	1250
ACL-XXX-0.05-3	0.05	3	0.031	22
ACL-XXX-0.20-3	0.20	3	0.06	55
ACL-XXX-0.45-3	0.45	3	0.075	83
ACL-XXX-0.80-3	0.80	3	0.095	133
ACL-XXX-1.25-3	1.25	3	0.118	172
ACL-XXX-1.80-3	1.80	3	0.14	262
ACL-XXX-2.45-3	2.45	3	0.18	429
ACL-XXX-3.20-3	3.20	3	0.22	595
ACL-XXX-4.05-3	4.05	3	0.32	850
ACL-XXX-5.00-3	5.00	3	0.32	1500
ACL-XXX-0.08-5	0.08	5	0.02	23
ACL-XXX-0.30-5	0.30	5	0.04	60
ACL-XXX-0.67-5	0.67	5	0.042	72
ACL-XXX-1.20-5	1.20	5	0.058	110
ACL-XXX-1.25-5	1.87	5	0.07	182
