Name: 일반 모드 스코일 전력 인덕터
Brand: IKP Electronics Co., Ltd.
SKU: IKP-CMC1517-3MH
Price: 0.34 USD
Availability: InStock

홈 제품 소개 공통 모드 초크

일반 모드 스코일 전력 인덕터

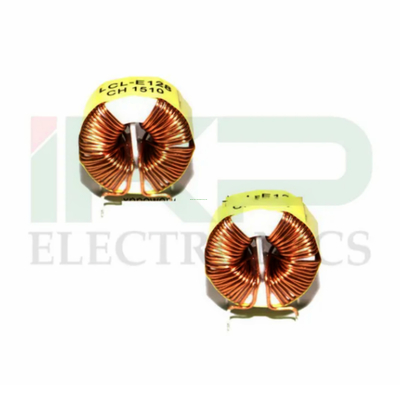

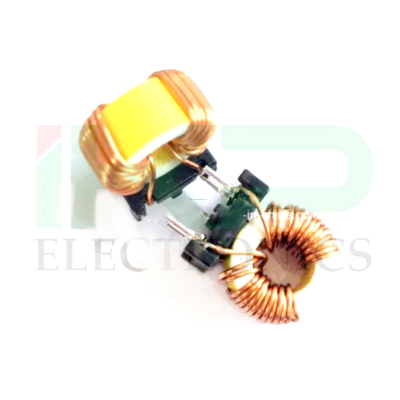

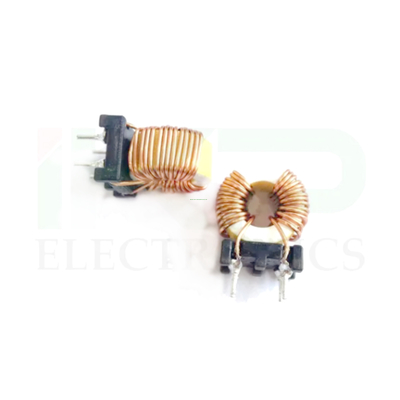

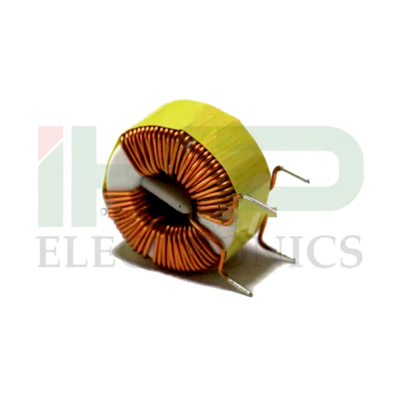

Common Mode Choke Coil Power Inductor with Base

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	IKP
인증:	CE/UL/REACH/ROHS
모델 번호:	IKP-CMC1517-3MH

결제 및 배송 조건:

최소 주문 수량:	1000
가격:	0.34-0.50
포장 세부 사항:	카튼
배달 시간:	10-15 일
지불 조건:	L/C, T/T
공급 능력:	주당 100,000

지금 연락

상세 제품 설명

기본 정보

모델 번호

IKP-CMC1517-3MH

작업 주파수

높은 주파수

윙링 구조

다층 코일

운영의 특성

스코일

자석의 구조

페리트 코일

적용 범위

높은 주파수

포장 형태

이키

브랜드

OEM

인덕터 값

변수 인덕터

원자

페리트 코어

운송 패키지

카튼/튜브

사양

로스, ISO9001

상표

IKP

원산지

헤페이, 안후이

HS 코드

85045000

생산용량

50, 000 PCS/주

포장 및 배달

패키지 크기

370.00cm * 26.00cm * 21.00cm

패키지 총중량

10.000kg

제품 설명

전기적 특성 (온도: 25 ± 50cm, RH: 65 ± 1RH)
1) 인덕턴스 (10kHz 0.05V): L2-7 = L3-6 = 6.8mh + 50%/-30%
2) 저항: DCR2-7 = DCR3-6=250mΩ 최대
3) 하이팟: N1에서 N2: 1500V AC, 3mA, 60s

재료 목록:
1 코어: T14x9x5 TS10 TDG 또는 EQU
2 와이어: UEW 폴리우레탄 130C tai-i 전기 와이어 및 케이블 Co Ltd, E85640
3 PCB: FR-4 1.5x9x5
4 사건
5 에포시: 6020H 우물 전자 재료 Co Ltd, E2296335

부문 번호	인덕턴스 (mH) @ 1KHz	IDC (A) MAX	DCR ((() MAX.	와이어 지름 (Φ) mm
CMC1508-0.625MH	0.625	1	0.04	0.41
CMC1508-0.1MH	0.1	1	0.06	0.41
CMC1508-0.225MH	0.225	1	0.07	0.41
CMC1508-0.4MH	0.4	1	0.1	0.41
CMC1508-0.625MH	0.625	1	0.125	0.41
CMC-1508-0.9MH	0.9	2	0.03	0.51
CMC1508-1.225MH	1.225	2	0.04	0.51
CMC1508-1.6MH	1.6	2	0.06	0.51
CMC1508-2.0MH	2.0	2	0.075	0.51
CMC1508-2.5MH	2.5	3	0.02	0.58
CMC1508-3.0MH	3.0	3	0.03	0.58
CMC1813-0.85MH	0.85	2	0.05	0.58
CMC1813-0.62MH	0.62	2	0.075	0.58
CMC1813-0.1MH	0.1	2	0.085	0.58
CMC1813-0.22MH	0.22	2	0.11	0.58
CMC1813-0.4MH	0.4	2	0.2	0.58
CMC1813-0.62MH	0.625	5	0.035	0.58
CMC3118-0.05MH	0.055	5	0.04	0.76
CMC3118-0.22MH	0.22	4	0.046	0.76
CMC3118-0.49MH	0.495	4	0.06	0.76
CMC3118-0.88MH	0.88	2	0.2	0.58
CMC3118-1.37MH	1.375	4	0.13	0.76
CMC3118-1.98MH	1.98	5	0.072	0.91
