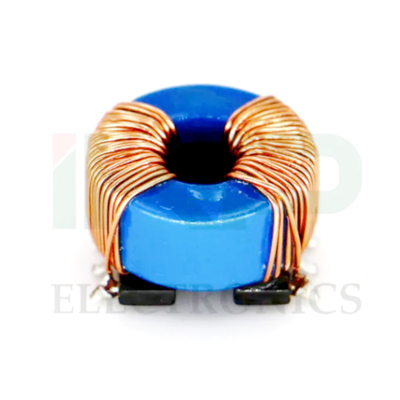

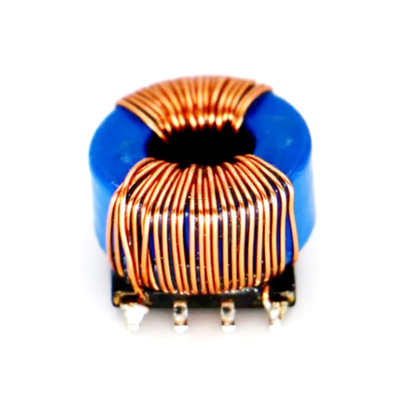

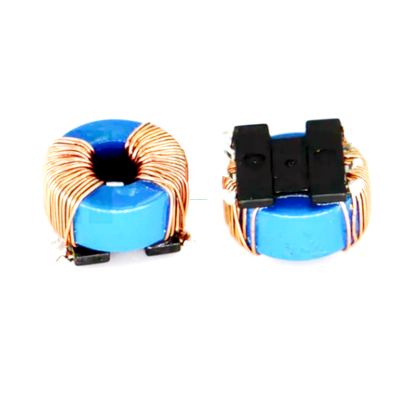

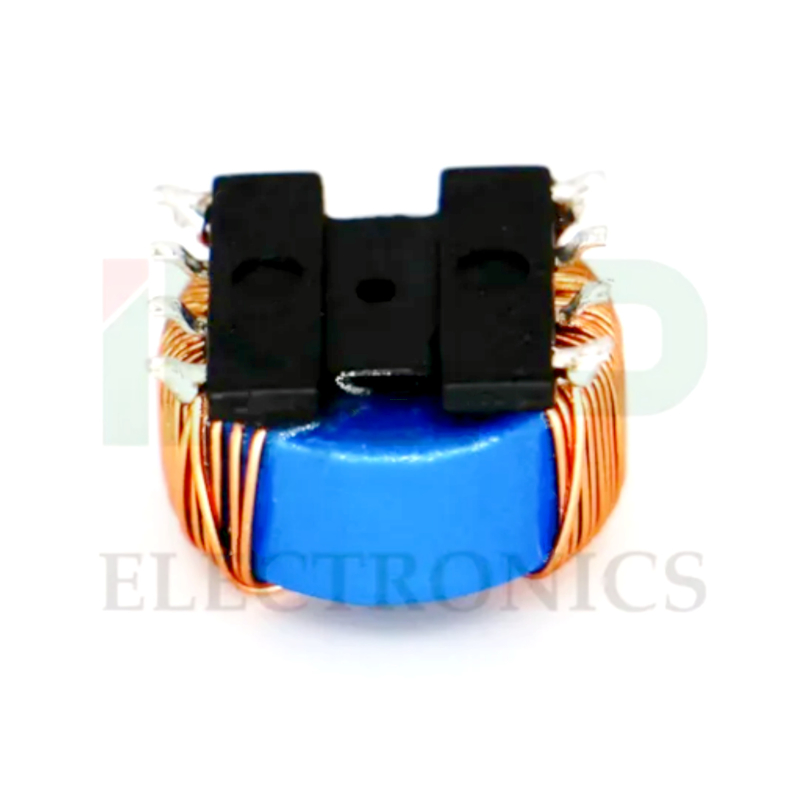

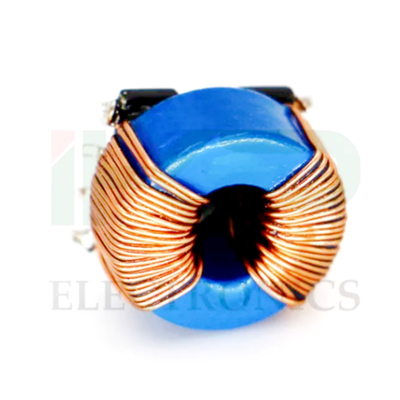

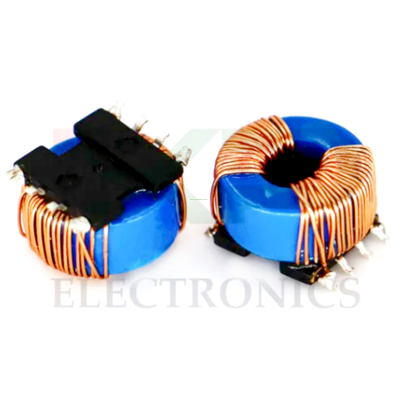

사용자 정의 디자인 15mh 나노 크리스탈린 코어 EMC 일반 모드 필터 인덕터

Customized Design 15mh Nanocrystalline Core EMC Common Mode Filter Inductor

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	IKP
인증:	CE/UL/REACH/ROHS
모델 번호:	LM-TR100500-007R-1

결제 및 배송 조건:

최소 주문 수량:	1000
가격:	0.02-0.17
포장 세부 사항:	카튼
배달 시간:	10-15 일
지불 조건:	L/C, T/T
공급 능력:	주당 100,000

지금 연락

상세 제품 설명

기본 정보

모델 번호

LM-TR100500-007R-1

작업 주파수

높은 주파수

윙링 구조

CMC

운영의 특성

스코일

자석의 구조

철 코어 코일

적용 범위

질식

포장 형태

전력 코일

브랜드

이키

인덕터 값

변수 인덕터

운송 패키지

팩

사양

나노 크리스탈린 핵 분사

상표

IKP

원산지

중국

HS 코드

8504319000

생산용량

20000개/일

제품 설명

특징:
1높은 초기 투과성 및 높은 AL 값
2.높은 효과적인 삽입 손실, 필터링 소음 감소 효과는 더 좋습니다.
3.좋은 주파수 특성, 그리고 다른 주파수 대역 삽입 손실에 따라μ0,μ0 변수 비율 범위 20000 ~ 160000
4.탁월한 온도 안정성
5.작은 부피, 가벼운 무게, 스프레이 처리, 자기 핵의 크기를 줄이는 데 더 효과적으로 사용할 수 있습니다

적용:
주파수 변환기, 전원 공급을 전환,UPS 연속 전원 공급,펄스 용접 기계, EV 충전 스파일,전력 변환기,풍력 발전소,다양한 전송 장치, 인버터 에어컨

사용자 정의 디자인 15mh 나노 크리스탈린 코어 EMC 일반 모드 필터 인덕터

사용자 정의 디자인 15mh 나노 크리스탈린 코어 EMC 일반 모드 필터 인덕터

물리적 및 전기적 성능 매개 변수:

원자 크기 (mm) 신분×과다 복용×H	크기			LFe (cm)	AFe (cm)2)	AL		보호
원자 크기 (mm) 신분×과다 복용×H	신분	과다 복용	H	LFe (cm)	AFe (cm)2)	10K 명목	10만원 명목	보호
4.5×7.2×3.0	3.5	8.0	4.5	1.81	0.03	12	--	외장
6.5×9.8×4.5	5.1	11.2	5.7	2.56	0.06	22	5	외장
6.510 × 50	5.1	11.2	6.5	2.59	0.07	24	--	외장
8.012 × 45	6.5	13.5	6.5	3.14	0.07	25	--	외장
10×14 ×5.0	8.5	15.5	10	4.08	0.19	40	--	외장
10×16 ×8	8.5	17.2	10.3	5.03	0.25	45	--	스프레잉
12×20 ×8	10	22.3	10.3	5.03	0.25	45	--	외장
12×20 ×8	10	22.3	10.3	5.03	0.25	20	9	외장
12.5×16 ×6	>=10.7	<=17.8	<=8	4.48	0.08	16	5.3	스프레잉
16×26 ×10	14.0	27.5	12.5	6.6	0.39	65	15	외장
16.5×21×12	14.6	22.8	15	5.89	0.21	--	7.5	외장
18×28 ×15	16	30.2	17.6	7.23	0.59	60	--	외장
20×25 ×10	18	27.8	12.7	7.07	0.2	30	7	외장
20×30 ×15	17.8	33.1	17.5	7.85	0.59	70	--	외장
20×32×10	17.8	34.0	12.5	8.17	0.47	45	--	외장
25×40 ×10	22.5	42.5	13	10.21	0.59	50	--	외장
25×40 ×15	21.9	43.2	18.9	10.21	0.88	70	--	외장
32×40 ×15	29.2	44.3	18.6	11.31	0.47	45	7	외장
32×40 ×15	>=285	<=43입니다.5	<=17.8	11.31	0.47	14	7.2	스프레잉
32×50×15	29	53.2	18.2	12.88	1.05	60	--	외장
32×50×20	29.5	53.2	23.5	12.88	1.40	80	--	외장
40×50×20	>=36.5	<=53입니다.5	<=228	14.14	0.78	30	10	스프레잉
40×50×25	36.2	53.4	28.3	14.14	0.98	62	12	외장
40×60 ×20	37	63	24	15.71	1.56	70	--	외장
40×64×20	37	67	24	16.34	1.87	80	--	스프레잉
50×65 ×25	47	68	29	18.06	1.46	60	18	외장
50×80×20	47	84	24	20.42	2.34	80	--	외장
70×120×30	65.5	125.1	36.1	29.85	5.85	150	--	외장
80×100 ×20	103.6	76	23.7	28.27	1.56	45	13	외장
90×125×25	85.4	129.5	30	33.77	3.41	90	--	외장
100×130 ×25	>=95	<=1345	<=285	36.13	2.93	75	--	외장
130×160 ×30	>=125	<=165	<=33입니다.5	45.55	3.51	70	--	스프레잉
190×220 ×30	184	227.5	35.7	64.4	3.51	50	13	외장
