Name: 특수 설계 된 수직 Mn-Zn 코어 일반 모드 스톡 코일 인듀서 주파수 변환기
Brand: IKP Electronics Co., Ltd.
SKU: LF-TR361000-002R-108
Price: 0.48 USD
Availability: InStock

홈 제품 소개 공통 모드 초크

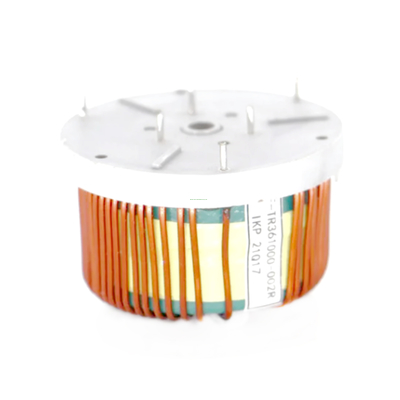

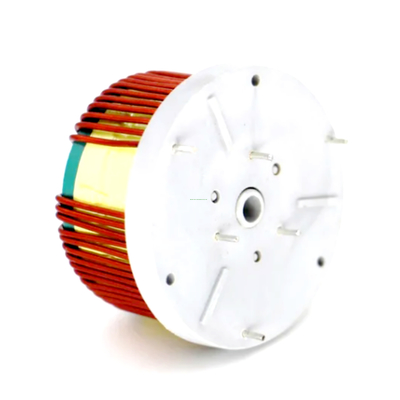

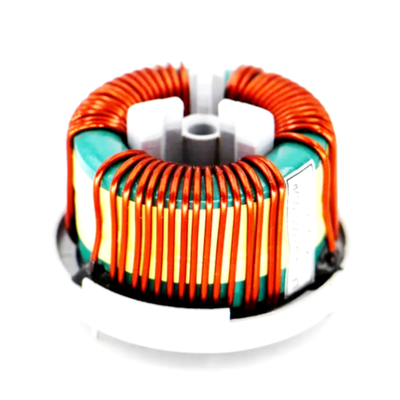

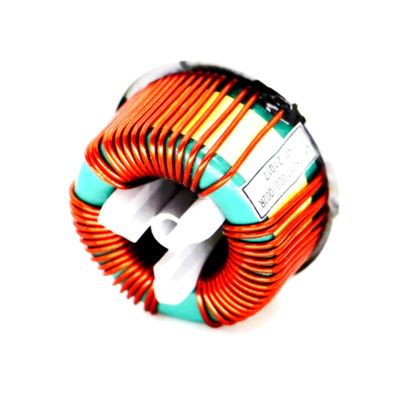

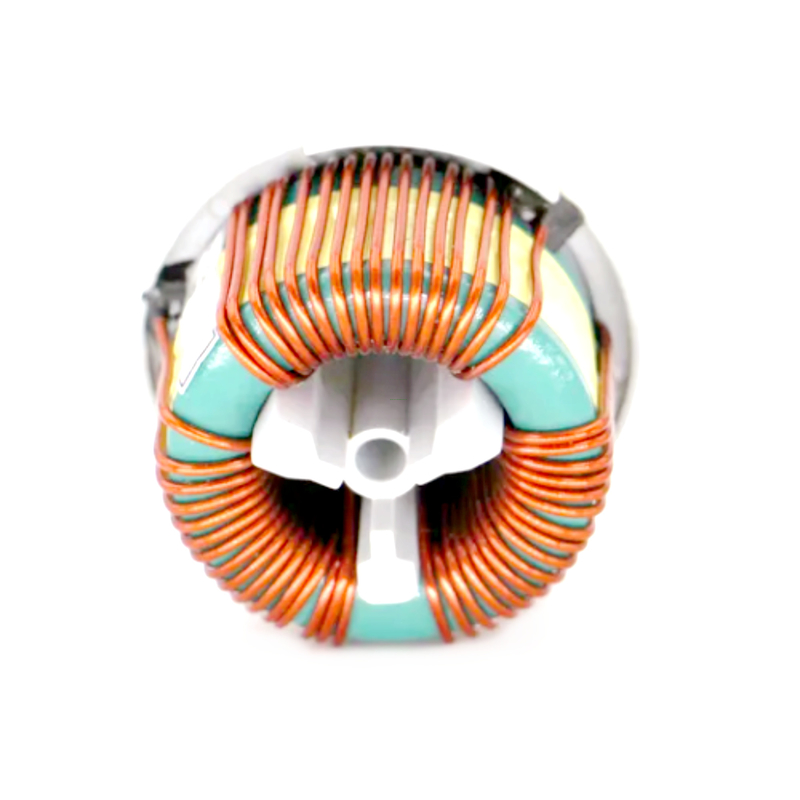

특수 설계 된 수직 Mn-Zn 코어 일반 모드 스톡 코일 인듀서 주파수 변환기

Special Designed Vertical Mn-Zn Core Common Mode Choke Coil Inductor for Frequency Converter

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	IKP
인증:	CE/UL/REACH/ROHS
모델 번호:	LF-TR361000-002R-108

결제 및 배송 조건:

최소 주문 수량:	1000
가격:	0.48-0.68
포장 세부 사항:	카튼
배달 시간:	10-15 일
지불 조건:	L/C, T/T
공급 능력:	주당 100,000

지금 연락

상세 제품 설명

기본 정보

모델 번호

LF-TR361000-002R-108

작업 주파수

높은 주파수

윙링 구조

다층 코일

운영의 특성

스코일

자석의 구조

페리트 코일

적용 범위

질식

포장 형태

전력 코일

브랜드

이키

인덕터 값

고정 인덕터

안전

국제 안전 규정 준수

운송 패키지

카튼/팔렛

사양

CMC

상표

IKP

원산지

중국

HS 코드

85043190

생산용량

100000PCS/주

제품 설명

특징 및 응용
▪ 최소 융합 용량 을 위한 분리 된 윙링
▪ 가장 넓은 주파수 범위에 걸쳐 가장 높은 공통 모드 임피던스를 위한 단일 계층 윙링
▪ 나일론 가루 에 씌여 있는 나일론 가루
▪ 스페이저는 UL, CSA, IEC 준수에 1-3mm 크리핑 거리를 제공합니다.
▪ 사용 된 모든 재료 는 UL94-VO 인증을 받았습니다
▪ 작동 온도:-40oC+105까지oC50Hz에서 500KHz까지 적합합니다.
▪ 수직 또는 수평 로 설치 할 수 있다
▪ 전기 선 필터링, 스위치 모드 전원 공급 장치 에 대한 EMI/REI 를 적용 한다
▪ PCB 조립 을 용이 하게 하기 위해 수직 인 헤더 장착 으로 사용 됩니다
▪ FR-4판 을 쉽게 장착 할 수 있다 진동 저항력 이 좋다
특수 설계 된 수직 Mn-Zn 코어 일반 모드 스톡 코일 인듀서 주파수 변환기

특수 설계 된 수직 Mn-Zn 코어 일반 모드 스톡 코일 인듀서 주파수 변환기

전기적 특성:

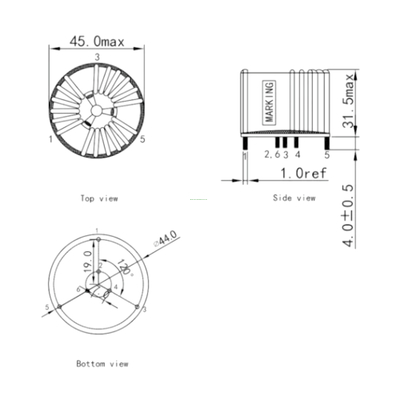

헤더에 장착 된 토로이드 일반 모드 라인 스크로크

제1부 #TOD-L-I(A)	인덕턴스	맥스. 저항력	전류 등급	장착	차원 (mm) 코일 크기 코드 A×B×C
#T310-280-13	0.280mH	20.9milli-ohm	13A	수평	38×38×19
#T250-425-8	0.425mH	4.26밀리오름	8A	수직	32×30×21
#T310-580-13	0.580mH	10mL-Ohm	13A	수직	38×38×18
#T250-1000-8	1.000mH	00.02 오름	8A	수직	30×28×13
#T220-1000-3.2	1.000mH	150.3 밀리 오름	3.2A	수직	26×26×17
#T220-1500-2	1500mH	180.0 밀리 오름	3.2A	수직	26×26×18
#T220-1800-5	1800mH	00.05 오함	5A	수평	26×28×18
#T220-2200-5	2.200mH	00.04오름	5A	수직	26×26×19
#T250-3500-1.5	3500mH	800.0 밀리 오름	1.5A	수평	30×32×16
#T250-3700-4	3.700mH	0.007 오함	4A	수직	30×32×17
#T310-7200-2.5	7.200mH	930.0 밀리 오름	2.5A	수평	38×40×18
#T310-11000-1.5	11.000mH	1840.0 밀리 오름	1.5A	수직	40×40×19

낮은 프로필, 작은 크기의 일반 모드 질식

제1부 #TOD-L-I(A)	인덕턴스	맥스. 저항력	DC 전류 등급	장착	차원 (mm) 코일 크기 코드 A×B×C
#T220-1180-7.5	1.180mH	120.5milli-ohms	7.5AMPS	수평	26×28×20
#T220-65-235	65.000μH	00.9milli-ohms	23.5AMPS	수직	26×26×18
#T220-100-19	100.000μH	1.3 밀리오엄	19AMPS	수직	28×26×18
#T220-180-15	180.000μH	20.5milli-ohms	15AMPS	수직	26×26×20
#T220-470-12	470.000μH	40.0 밀리오프	12AMPS	수직	28×26×18
#T220-880-9	880.000μH	60.5milli-ohms	9AMPS	수평	28×30×20

고전류 일반 모드 라인 스코크

제1부 #TOD-L-I(A)	인덕턴스	맥스. 저항력	전류 등급	장착	차원 (mm) 코일 크기 코드 A×B×C
#T310-100-30	0.100mH	30.0 밀리오프	30AMPS	수평	38×40×18
#T310-100-30A	0.100mH	30.0 밀리오프	30AMPS	수직	36×36×15
#T310-150-20	0.150mH	30.4milli-ohms	20아모프스	수평	36×36×16
#T310-150-20A	0.150mH	30.4milli-ohms	20아모프스	수직	38×38×18
#T310-150-30	0.150mH	30.5milli-ohms	30AMPS	수직	38×38×19
#T250-200-15	0.200mH	5밀리오엄	15AMPS	수평	30×28×15
#T310-200-18	0.200mH	5밀리오엄	18AMPS	수평	36×36×16
#T310-200-15A	0.200mH	5밀리오엄	15AMPS	수직	38×38×18
#T250-200-18	0.200mH	5밀리오엄	18AMPS	수직	30×28×15
#T250-300-15	0.300mH	70.3milli-ohms	15AMPS	수평	30×32×18
#T250-300-15A	0.300mH	70.3milli-ohms	15AMPS	수직	30×28×17
#T250-600-9	0.600mH	10밀리오엄	9AMPS	수평	30×30×18
#T250-600-9	0.600mH	10밀리오엄	9AMPS	수직	30×28×19
