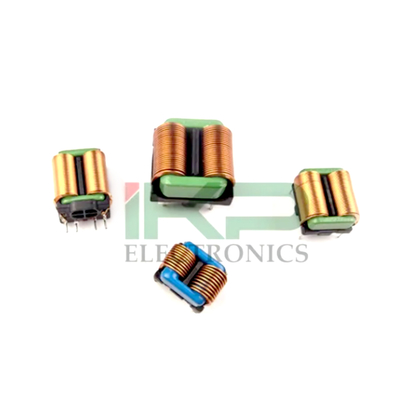

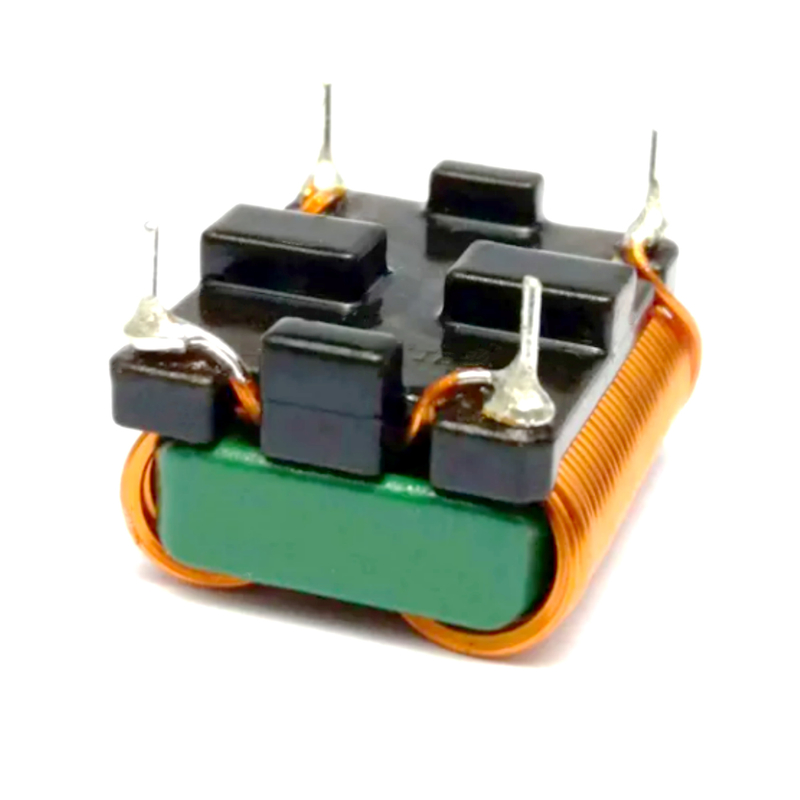

수직/평평형 고전 플래트 와이어 와일딩 일반 모드 필터 인듀서 (SQ/UC1515 시리즈)

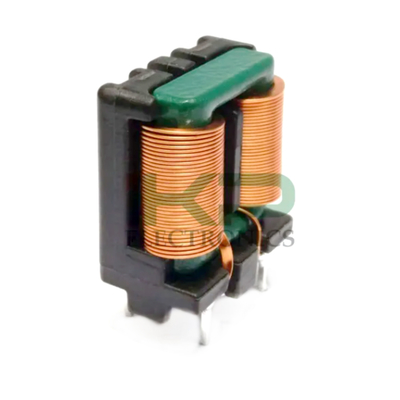

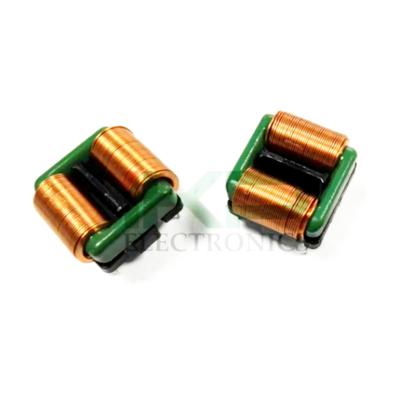

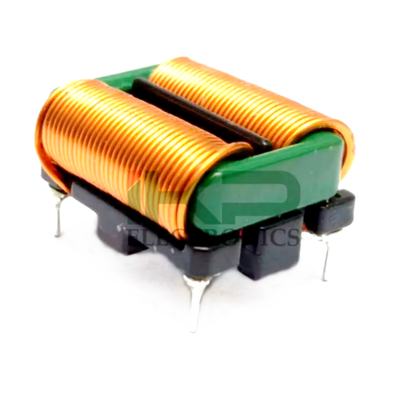

Vertical/Horizontal High Current Flat Wire Winding Common Mode Filter Inductors (SQ/UC1515 Series)

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	IKP
인증:	CE/UL/REACH/ROHS
모델 번호:	IKP-LF-CMC-SQ1515 시리즈

결제 및 배송 조건:

최소 주문 수량:	1000
가격:	0.16-0.22
포장 세부 사항:	카튼
배달 시간:	10-15 일
지불 조건:	L/C, T/T
공급 능력:	주당 100,000

지금 연락

상세 제품 설명

기본 정보

모델 번호

IKP-LF-CMC-SQ1515 시리즈

작업 주파수

높은 주파수

윙링 구조

평면 와이어 수직 윙

운영의 특성

스코일

자석의 구조

페리트 코일

적용 범위

EMI/EMC

포장 형태

수직/평면

브랜드

이키

인덕터 값

변수 인덕터

운송 패키지

팩트 및 트레이

사양

SQ1515 시리즈

상표

IKP

원산지

중국

HS 코드

85045000

생산용량

10000개/일

제품 설명

수직/평평형 고전 플래트 와이어 와일딩 일반 모드 필터 인듀서 (SQ/UC1515 시리즈)

제품 특징 및 특성:
*큰 평면 와이어 와일링 프로세스
*작은 부피, 큰 전류
* 단위 전류 밀도는 원형 구리 와이어의 1.3 배 이상입니다
*저 DC 저항, 작은 분산 용량
# 쉽게 사라질 수 있어 #
*최고의 EMI 효과와 안정성
*완전 자동 기계로 생산, 높은 효율과 안정적인 품질
*좋은 단열 강도와 긴 서비스 수명
* 수직 또는 수평, 사용자 정의가 가능합니다

전기 매개 변수:
* 평면 유선 사양: 너비 1.0-2.0mm, 두께 0.1-0.5mm
*등급 전압 (v): 85 ~ 265 AC, 50/60Hz
*회전 비율: N1:N2=1:1
* 단열 저항: 500DC에서 100mΩ MIN
*시험 주파수 반응: 10kHz 100mV
*운동 온도 범위: -40oC+150까지oC
*온도 상승: 50oC맥스
* 9-30MHz의 일반적인 모드 간섭 신호를 흡수하는 데 사용됩니다.
* 9-30MHz 대역에서 일반 모드 신호와 차원 모드 신호를 흡수하는 데 사용됩니다.

수직/평평형 고전 플래트 와이어 와일딩 일반 모드 필터 인듀서 (SQ/UC1515 시리즈)

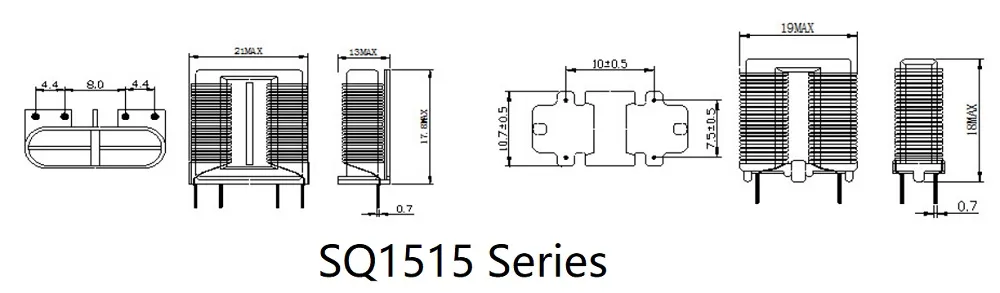

일반 제품 사양:

사양	인덕턴스 미니 1KHZ 0.25V	크기 (mm MAX)									전류 (A)	전력 ((W)
		W	D	H	L	E	1#기본		2#기반		맥스	맥스
		W	D	H	L	E	PIN 1	PIN 2	PIN 1	PIN 2	맥스	맥스
SQ1515V15	>15mH	16	22	22	3.5	0.8	12.8	10	8	7	1.5	60
SQ1515V20	>20mH	16	22	22	3.5	0.8	12.8	10	8	7	1.2	60
SQ1515V25	>25mH	16	22	22	3.5	0.8	12.8	10	8	7	1.2	60
SQ1515H15	>15mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.5	60
SQ1515H20	>20mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	60
SQ1515H25	>25mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	60
SQ1615V15	>15mH	16	22	23	3.5	0.8	12.8	10	8	7	1.5	65
SQ1615V20	>20mH	16	22	23	3.5	0.8	12.8	10	8	7	1.2	65
SQ1615V25	>25mH	16	22	23	3.5	0.8	12.8	10	8	7	1.2	65
SQ1615H15	>15mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.5	65
SQ1615H20	>20mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	65
SQ1615H25	>25mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	65
SQ1918V12	>12mH	15	25	26	4	0.8	12.8	10	10	10	2.0	180
SQ1918V20	>20mH	15	25	26	4	0.8	12.8	10	10	10	1.5	180
SQ1918V30	>30mH	15	25	26	4	0.8	12.8	10	10	10	1.2	180
SQ1918H12	>12mH	22	24	13	4	0.8	16.8	15	-	-	2.0	180
SQ1918H20	>20mH	22	24	13	4	0.8	16.8	15	-	-	1.5	180
SQ1918H30	>30mH	22	24	13	4	0.8	16.8	15	-	-	1.2	180
SQ2418V12	>12mH	15	24	32	4	0.8	12.5	10	-	-	2.5	250
SQ2418V20	>20mH	15	24	32	4	0.8	12.5	10	-	-	1.8	250
SQ2418V30	>30mH	15	24	32	4	0.8	12.5	10	-	-	1.5	250
SQ2418H12	>12mH	22	26	15	4	0.8	16.8	15	-	-	2.5	250
SQ2418H20	>20mH	22	26	15	4	0.8	16.8	15	-	-	1.8	250
SQ2418H30	>30mH	22	26	15	4	0.8	16.8	15	-	-	1.5	250
SQ2724V07	>7mH	18	30	38	4	0.8	4 핀		-	-	3.5	280
SQ2724V15	>15mH	18	30	38	4	0.8	4 핀		-	-	2.5	280
SQ2724V20	>20mH	18	30	38	4	0.8	4 핀		-	-	1.8	280
SQ2724H07	>7mH	25	31	18	4	0.8	16.8	16.8	-	-	3.5	280
SQ2724H15	>15mH	25	31	18	4	0.8	16.8	16.8	-	-	2.5	280
SQ2724H20	>20mH	25	31	18	4	0.8	16.8	16.8	-	-	1.8	280
SQ2820V07	>7mH	16	30	38	4	0.8	4 핀		-	-	2.0	300
SQ2820V20	>20mH	16	30	38	4	0.8	4 핀		-	-	2.5	300
SQ2820V30	>30mH	16	30	38	4	0.8	4 핀		-	-	5.0	300
SQ2820H07	>7mH	28	35	18	4	0.8	16.8	16.8	-	-	2.0	300
SQ2820H20	>20mH	28	35	18	4	0.8	16.8	16.8	-	-	2.5	300
SQ2820H30	>30mH	28	35	18	4	0.8	16.8	16.8	-	-	5.0	300
SQ3126V081	>8mH	22	34	38	4	0.9	18	16	-	-	8.0	400
SQ3126V082	>8mH	22	34	38	4	0.9	18	16	-	-	5.0	400
SQ3126V10	>10mH	22	34	38	4	0.9	18	16	-	-	3.5	400
SQ3126V25	>25mH	22	34	38	4	0.9	18	16	-	-	3	400
SQ3126H081	>8mH	28	35	18	4	1.0	20	16.8	-	-	8.0	400
SQ3126H082	>8mH	28	35	18	4	1.0	20	16.8	-	-	5.0	400
SQ3126H10	>10mH	28	35	18	4	1.0	20	16.8	-	-	3.5	400
SQ3126H25	>25mH	28	35	18	4	1.0	20	16.8	-	-	3	400
SQ4391V12	>12mH	-	-	-	-	-	-	-	-	-	7	600
SQ4391H12	>12mH	28	45	16	4	1.0	39	21	-	-	7	600

* 사용자 정의가 가능합니다.

수직/평평형 고전 플래트 와이어 와일딩 일반 모드 필터 인듀서 (SQ/UC1515 시리즈)

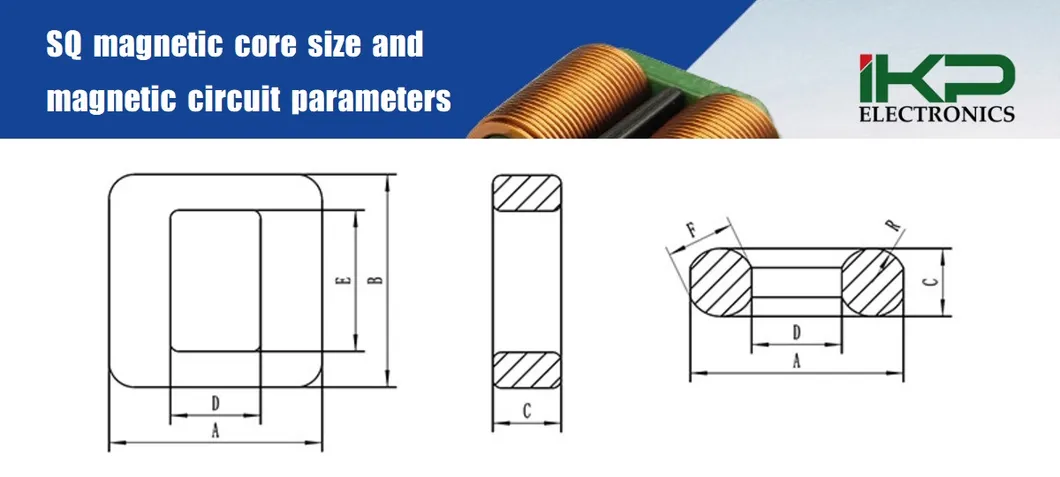

SQ 자기핵 크기와 자기 회로 매개 변수:

자기핵 사양	자기 핵의 크기 (스프레이 후)							자기 경로 매개 변수
자기핵 사양	A	B	C	D	E	F	R	미터	Ae ((mm2)	Ve ((mm3)	C1 ((mm-1)
SQ12.5 × 12.5 × 4.8	120.8±0.4	120.8±0.4	50.2±0.3	50.2±0.3	8±0.3	4.8	2.13	42.79	13.53	579.12	3.16
SQ13 × 17.5 × 5	130.4±0.4	170.9±0.4	50.4±0.3	40.2±0.3	120.9±0.3	5.1	2.45	51.44	15.26	784.82	3.37
SQ13.5 × 21.6 × 5	130.9±0.4	22±0.4	50.3±0.3	40.1±0.3	150.6±0.3	5.3	2.7	55.60	15.90	874.50	3.50
SQ15 × 15 × 5	150.5±0.4	150.5±0.4	50.3±0.3	50.8±0.3	100.9±0.3	5.3	2.65	48.98	14.48	709.22	3.38
SQ15.5 × 18.6 × 5	16±0.4	19±0.4	60.3±0.3	40.5±0.3	130.8±0.3	6.5	3.4	53.20	15.34	816.09	3.47
SQ16.3 × 15.5 × 6	160.6±0.4	150.8±0.4	6±0.3	50.2±0.3	100.5±0.3	6.3	3.3	49.97	20.85	1041.86	2.40
SQ17 × 20.6 × 6	170.3±0.5	200.9±0.5	60.3±0.3	50.7±0.3	14±0.4	6.3	3.15	64.39	25.23	1624.80	2.55
SQ17.5 × 24 × 6	170.8±0.5	240.5±0.5	60.3±0.3	60.2±0.3	180.9±0.4	6.3	3.15	68.80	22.22	1529.08	3.10
SQ18.3 × 19.5 × 6	180.6±0.5	190.8±0.5	60.3±0.3	70.2±0.3	130.3±0.3	6.3	3.3	64.11	23.62	1514.10	2.71
SQ18.3 × 20.8 × 6	180.6±0.5	200.9±0.5	60.3±0.3	70.4±0.3	140.5±0.4	6.3	2.9	65.86	23.46	1545.21	2.81
SQ18.6 × 15.6 × 6.8	19±0.4	16±0.4	60.6±0.3	60.0±0.3	13±0.3	7	3.55	51.26	22.65	1161.11	2.26
SQ20 × 22.5 × 6.8	20±05	220.8±0.5	60.6±0.3	70.4±0.3	150.2±0.4	6.9	3.6	72.10	30.20	2177.01	2.39
SQ20 × 29 × 6.3	200.3±0.5	290.3±0.5	60.6±0.3	70.7±0.3	220.2±0.4	7	3.55	83.90	31.46	2639.81	2.67
SQ26 × 31 × 9	260.3±0.5	310.8±0.6	90.3±0.4	90.7±0.4	220.7±0.4	9.3	4.65	96.56	54.21	5234.96	1.78
