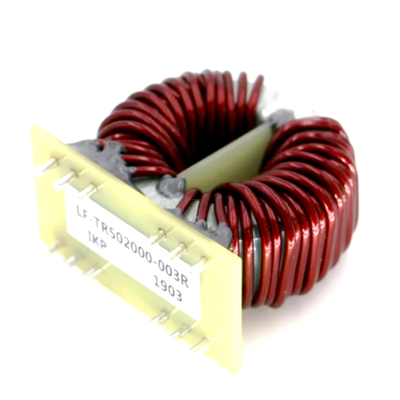

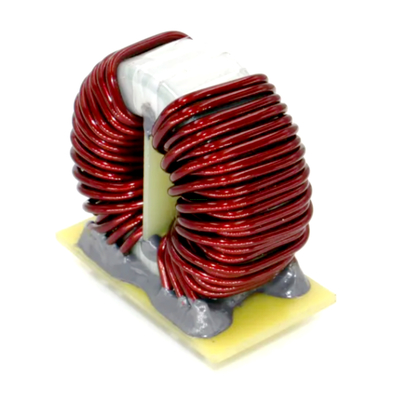

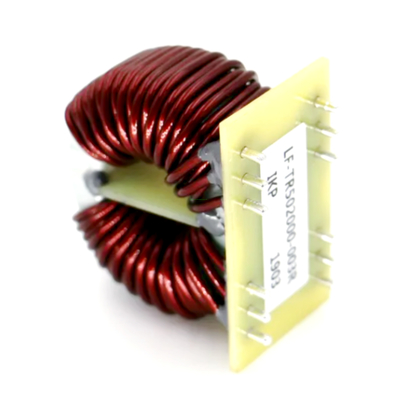

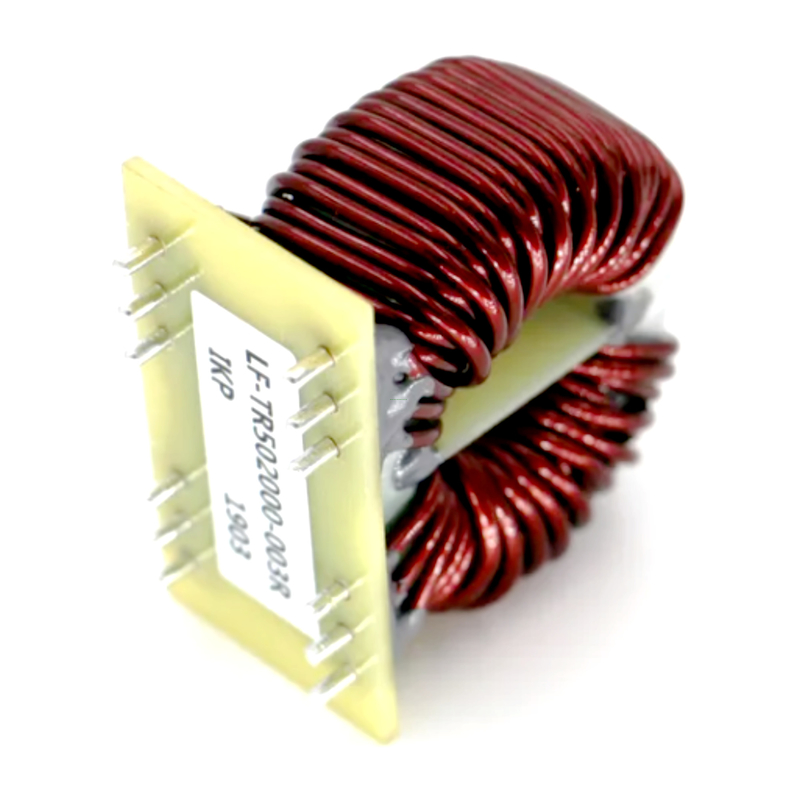

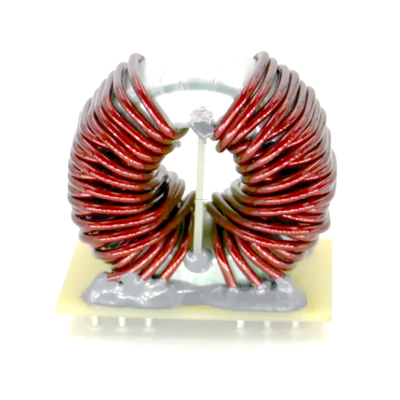

새로운 에너지를 위한 고전류 토로이드 코어 일반 모드 스프로
제품 상세 정보:
원래 장소:
중국
브랜드 이름:
IKP
인증:
CE/UL/REACH/ROHS
모델 번호:
LF-TR502000-005R
결제 및 배송 조건:
최소 주문 수량:
1000
가격:
1.79-1.99
포장 세부 사항:
카튼
배달 시간:
10-15 일
지불 조건:
L/C, T/T
공급 능력:
주당 100,000
지금 연락
상세 제품 설명
제품 설명
특징 : 1. 최소 중간 가관 커패시턴스를위한 분리 된 권선 2. 가장 넓은 주파수 범위에서 최고 공통 모드 임피던스를위한 단일 층 권선 3. 50Hz ~ 500 kHz에 적합합니다 4. Spacer는 UL, CSA, IEC 준수에 1-3mm 크리히 지 거리를 제공합니다. 5. 사용 된 모든 재료는 UL94-VO 인식입니다 6. 작동 온도 : - 55ºC +105ºC까지 7. 수직 또는 수평 마운트에서 사용 가능합니다 8. PCB 어셈블리에서 쉽게 수직 헤더 마운트에서 사용할 수 있습니다. 9. 쉬운 FR-4 보드 장착 좋은 진동 저항 애플리케이션 : 저주파 AC 반응기, 태양열 시스템, 전력 컨디셔닝 시스템, 풍력 시스템, 자동 구동 기계, 유도 히터, 용접 기계, 종이 산업, RFI 억제 초크, DC/DC 변환기, IP 및 OP 장치. 전기 사양 :
6*6*3 7*7*4 8*6*3 8*6*4 9*6*5 10*6*5
12*6*4 12.7*7.9*4.5 12.7*7.9*5.2 12.7*7.9*7 13*7*5 14*8*4
14*8*9 14*9*5 16*9*5 16*9*8 16*10*5 16*10*8
16*12*8 18*10*7 18*10*12 19*13*6 20*10*10 20*10*12
20*12*8 20*12*10 22*14*6.5 22*14*8 31*19*8 31*19*12
31*19*15 36*23*15 37*22*10 37*22*14 38*19*13 38*22*16

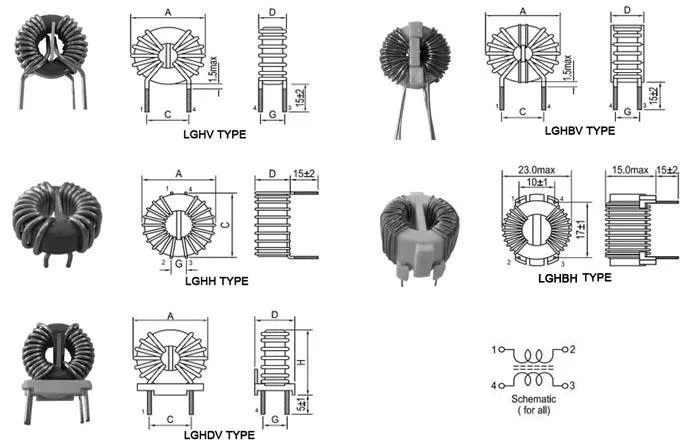

헤더 장착 토로이드 공통 모드 라인 초크
부품 번호. 인덕턴스 맥스. DC 저항 현재의 평가 설치 치수 (mm) 코일 크기 코드 a × 비 × 기음
T310-280-13 0.280mh 2.9milli-ohm 13A 수평의 38 × 38 × 19
T250-425-8 0.425mh 4.26milli-ohm 8a 수직의 32 × 30 × 21
T310-580-13 0.580mh 10milli-ohm 13A 수직의 38 × 38 × 18
T250-1000-8 1.000mh 0.02ohm 8a 수직의 30 × 28 × 13
T220-1000-3.2 1.000mh 15.3milli-ohm 3.2A 수직의 26 × 26 × 17
T220-1500-2 1.500mh 18.0milli-ohm 3.2A 수직의 26 × 26 × 18
T220-1800-5 1.800mh 0.05ohm 5a 수평의 26 × 28 × 18
T220-2200-5 2.200mh 0.04ohm 5a 수직의 26 × 26 × 19
T250-3500-1.5 3.500mh 80.0milli-ohm 1.5A 수평의 30 × 32 × 16
T250-3700-4 3.700mh 0.007ohm 4a 수직의 30 × 32 × 17
T310-7200-2.5 7.200mh 93.0milli-ohm 2.5A 수평의 38 × 40 × 18
T310-11000-1.5 11.000mh 184.0milli-ohm 1.5A 수직의 40 × 40 × 19
로우 프로파일, 작은 크기 공통 모드 초크
부품 번호. 인덕턴스 맥스. DC 저항 DC 전류 평가 설치 치수 (mm) 코일 크기 코드 a× 비× 기음
T220-1180-7.5 1.180mh 12.5milli-ohms 7.5amps 수평의 26 × 28 × 20
T220-65-23.5 65.000μh 0.9milli-ohms 23.5amps 수직의 26 × 26 × 18
T220-100-19 100.000μh 1.3 Milli-Ohms 19amps 수직의 28 × 26 × 18
T220-180-15 180.000μh 2.5milli-ohms 15amps 수직의 26 × 26 × 20
T220-470-12 470.000μh 4.0milli-ohms 12amps 수직의 28 × 26 × 18
T220-880-9 880.000μh 6.5milli-ohms 9amps 수평의 28 × 30 × 20
고전류 공통 모드 라인 초크
부품 번호. 인덕턴스 맥스. DC 저항 현재의 평가 설치 치수 (mm) 코일 크기 코드 a × 비 × 기음
T310-100-30 0.100mh 3.0milli-ohms 30amps 수평의 38 × 40 × 18
T310-100-30A 0.100mh 3.0milli-ohms 30amps 수직의 36 × 36 × 15
T310-150-20 0.150MH 3.4milli-ohms 20amops 수평의 36 × 36 × 16
T310-150-20A 0.150MH 3.4milli-ohms 20amops 수직의 38 × 38 × 18
T310-150-30 0.150MH 3.5milli-ohms 30amps 수직의 38 × 38 × 19
T250-200-15 0.200mh 5milli-ohms 15amps 수평의 30 × 28 × 15
T310-200-18 0.200mh 5milli-ohms 18amps 수평의 36 × 36 × 16
T310-200-15A 0.200mh 5milli-ohms 15amps 수직의 38 × 38 × 18
T250-200-18 0.200mh 5milli-ohms 18amps 수직의 30 × 28 × 15
T250-300-15 0.300mh 7.3milli-ohms 15amps 수평의 30 × 32 × 18
T250-300-15A 0.300mh 7.3milli-ohms 15amps 수직의 30 × 28 × 17
T250-600-9 0.600mh 10milli-ohms 9amps 수평의 30 × 30 × 18
T250-600-9 0.600mh 10milli-ohms 9amps 수직의 30 × 28 × 19
* 특정 요구 사항으로 맞춤형 부품을 설계하고 제조 할 수 있습니다.
