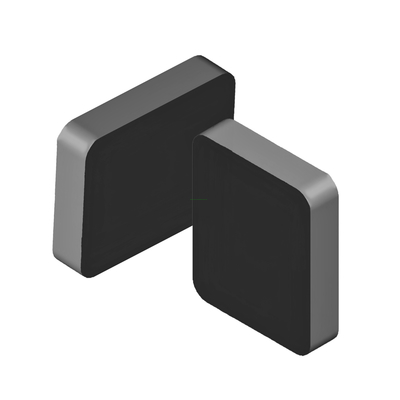

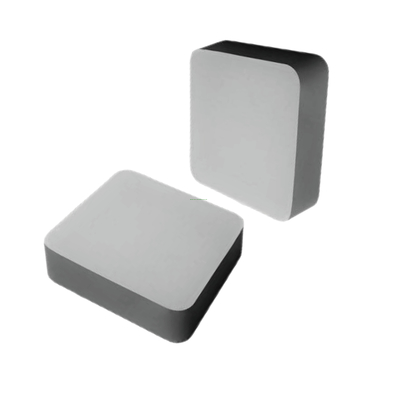

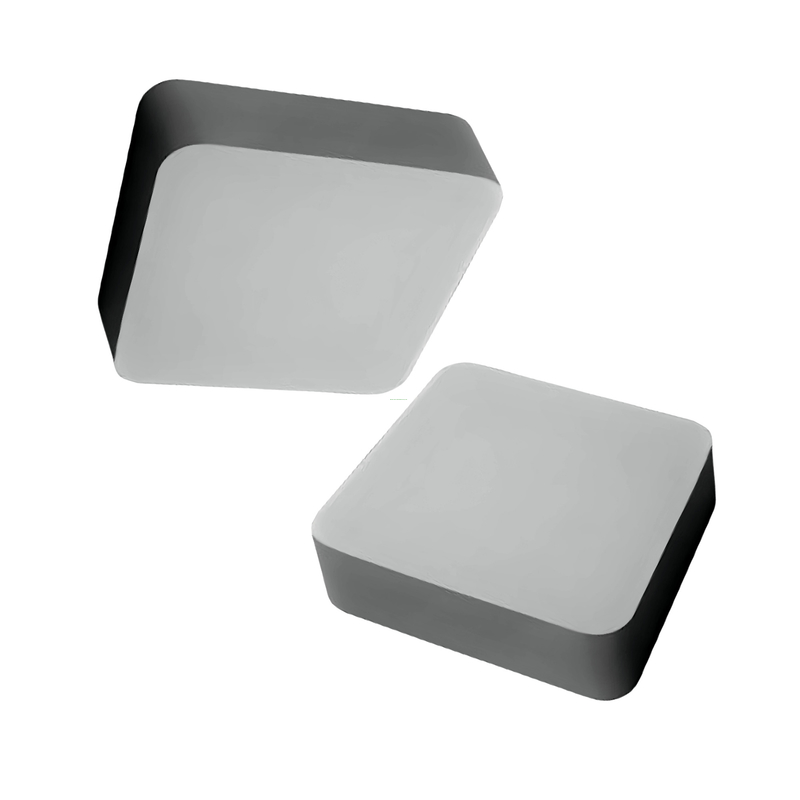

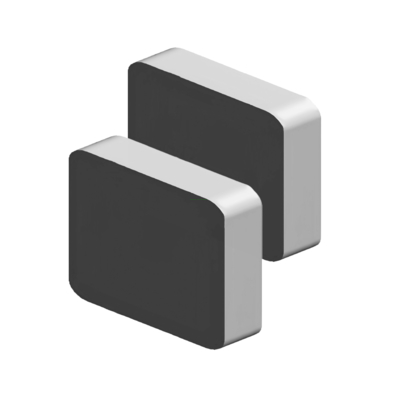

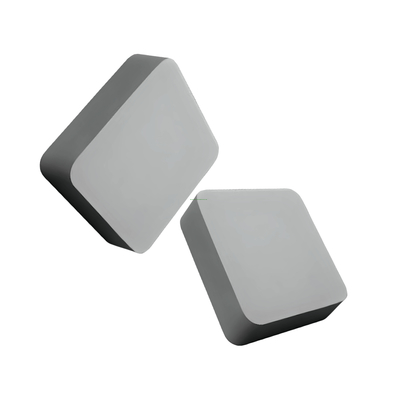

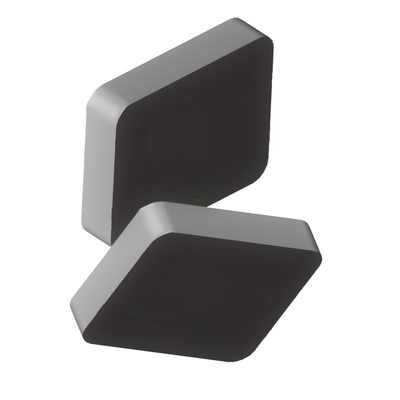

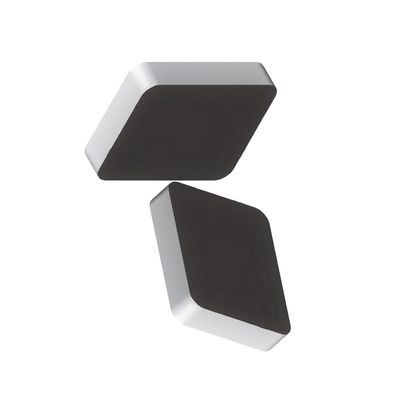

FeSiAl 합금 코어 유형 BR372312 시리즈 매개 변수 실리콘 스틸 트랜스포머 코어

I. BR형 금속 분말 핵의 장점

1. 높은 저항성: 금속 분말 입자는 절연층 (예를 들어, 산화물 또는 폴리머) 으로 격리되어 물질의 저항성을 크게 증가시키고 고 주파수에서 회전 전류 손실을 감소시킵니다.고주파 애플리케이션에 적합하게 만드는.

2. 낮은 손실: 고 주파수 조건 (특히 10 kHz에서 1 MHz 사이) 에서 BR형 코어는 낮은 철 손실과 회전 전류 손실을 나타냅니다.높은 에너지 효율과 고주파 에너지 변환 시나리오에 적합성을 보장합니다..

3. 높은 자기 투명성: 초기 자기 투과성 (μi) 은 비교적 높으며 일반적으로 10에서 30 사이이며 히스테레시 손실을 피하기 위해 낮은 잔류 자기성을 유지하면서 인덕턴스를 효과적으로 향상시킵니다.

4. 좋은 DC bias 특성: 동전 편향 전류가 존재할 때 자기 투과성은 서서히 저하되며, 초상 DC (예를 들어, 전력 인덕터, 필터) 를 필요로하는 응용 프로그램에 이상적입니다.

5. 온도 안정성: 자기 투과성과 손실은 광범위한 온도 범위 (-40°C ~ 120°C) 에서 안정적으로 유지되며 극단적인 환경에 적응합니다.

6. 우수한 가공 능력: 복잡한 모양으로 제조 할 수 있습니다 (예를 들어, 토로이드, E 모양, U 모양), 윙링 또는 회로 통합을 용이하게합니다.

7. 강한 포화 저항성: 강한 자기장 아래의 자기 포화에 저항하며, 높은 피크 전류 시나리오에 적합합니다 (예를 들어, 전원 공급 장치의 전환 에너지 저장 인덕터).

II. BR형 금속 분말 핵의 응용 분야

1. 고주파 전력 인덕터:

   스위치 전원 공급 장치 (SMPS) 및 DC-DC 변환기에서 에너지 저장 및 필터링 인덕터. 인버터 및 주파수 변환기에서 고주파 인덕티브 구성 요소.

2. EMI 필터:

   전력선과 신호선에서 전자기 간섭 (EMI) 을 억제하기 위한 일반 모드/차분 모드 인덕터.

3. RF 및 마이크로 웨브 장치:

   통신장비의 RF 스고커 및 임피던스 매칭 인덕터. 레이더 및 안테나 시스템의 고주파 부품.

4. 자동차 전자기기:

   탑재된 충전기와 DC-DC 변환기에 있는 고주파 인덕터. 배터리 관리 시스템 (BMS) 에 있는 필터링 요소.

5. 새로운 에너지 사용법:

   태양광 인버터와 풍력 발전 변환기에 있는 고주파 필터링 및 에너지 저장 인듀서전기차 충전장치의 전력 인덕터.

6. 소비자 전자제품:

   스마트 폰 및 노트북 전원 공급 장치의 고속 충전 모듈의 고주파 인덕터. LED 드라이버 전원 공급 장치의 필터링 요소.

7. 산업 자동화:

   항 간섭 필터링 인덕터서보 모터 드라이버 및 PLC 컨트롤러

8. 군사 및 항공우주:

   고주파 통신 장비와 레이더 시스템의 특수 인덕티브 부품.

물리적 차원
