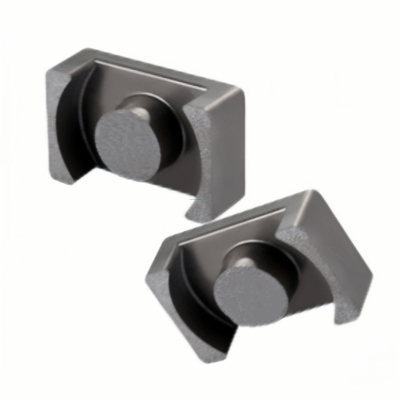

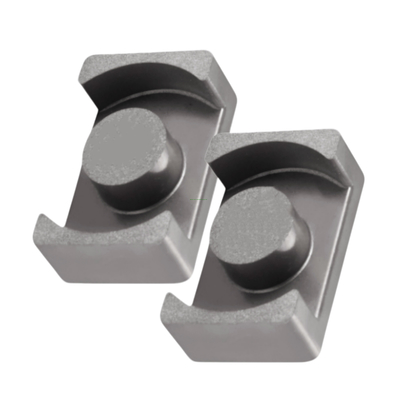

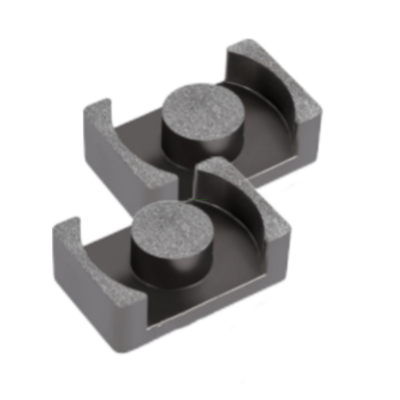

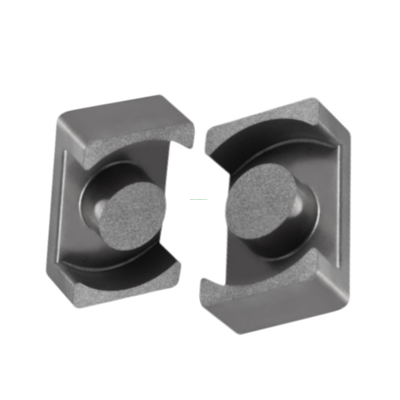

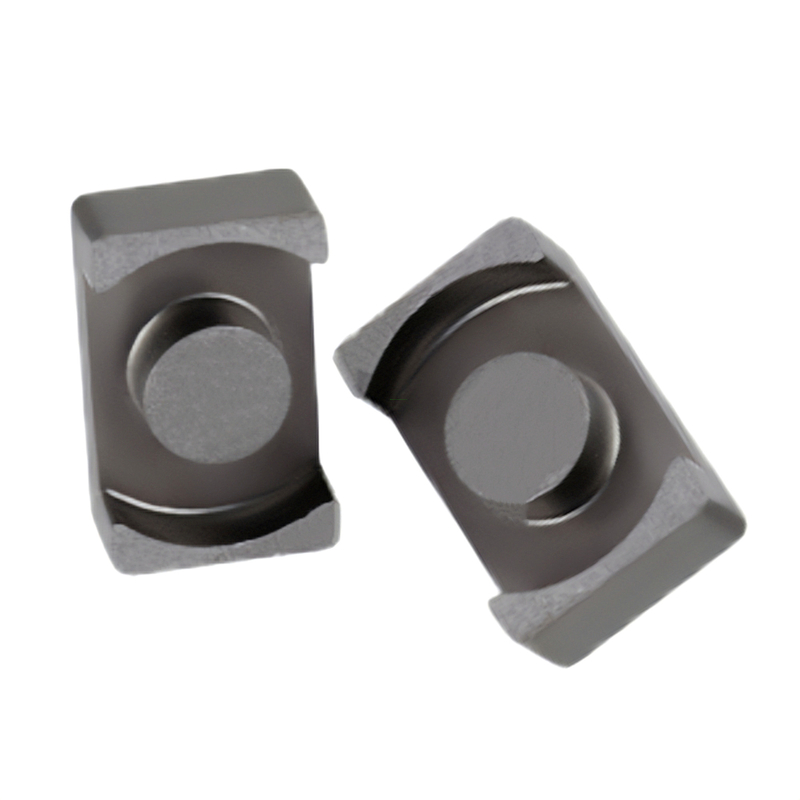

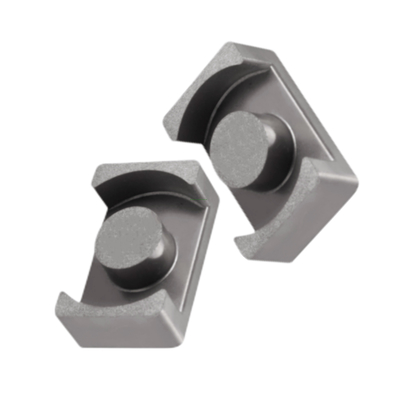

물리적 차원
| 종류 |
차원 (mm) |
| A |
B |
C |
D |
E |
F |
G |
| EQ211405-060-XXX |
200.5±0.3 |
140.0±0.2 |
50.0±0.2 |
80.8±0.2 |
180.0±0.3 |
20.6±0.3 |
12.8분 |
| EQ2114105-060-XXX |
200.5±0.3 |
140.0±0.2 |
100.1±0.2 |
80.8±0.2 |
180.0±0.3 |
70.7±0.3 |
12.8분 |
| EQ2619075-060-XXX |
260.5±0.4 |
190.0±0.3 |
70.0±0.2 |
120.0±0.2 |
220.6±0.3 |
30.7±0.3 |
14.9분 |
| EQ2619125-060-XXX |
260.5±0.4 |
190.0±0.3 |
120.4±0.2 |
120.0±0.2 |
220.6±0.3 |
90.1±0.3 |
14.9분 |
| EQ3022085-060-XXX |
300.5±0.4 |
220.0±0.3 |
80.0±0.2 |
130.5±0.2 |
260.0±0.4 |
40.1±0.3 |
18.9분 |
| EQ3022105-060-XXX |
300.5±0.4 |
220.0±0.3 |
100.2±0.2 |
130.5±0.2 |
260.0±0.4 |
60.3±0.3 |
18.9분 |
| EQ3222085-060-XXX |
320.0±0.5 |
220.0±0.4 |
80.0±0.2 |
130.5±0.2 |
270.6±0.4 |
40.3±0.3 |
21.0분 |
| EQ3222175-060-XXX |
320.0±0.5 |
220.0±0.4 |
170.2±0.2 |
130.5±0.2 |
270.6±0.4 |
130.5±0.3 |
21.0분 |
| EQ3626095-060-XXX |
360.0±0.5 |
260.0±0.4 |
90.0±0.3 |
140.4±0.3 |
320.0±0.4 |
50.0±0.3 |
21.9분 |
| EQ3626175-060-XXX |
360.0±0.5 |
260.0±0.4 |
170.4±0.3 |
140.4±0.3 |
320.0±0.4 |
130.4±0.3 |
21.9분 |
| EQ4228105-060-XXX |
410.5±0.7 |
280.0±0.4 |
100.0±0.3 |
140.9±0.3 |
360.5±0.5 |
50.5±0.3 |
26.8분 |
| EQ4228205-060-XXX |
410.5±0.7 |
280.0±0.4 |
190.9±0.3 |
140.9±0.3 |
360.5±0.5 |
150.4±0.3 |
26.8분 |
| EQ503213-060-XXX |
500.0±0.7 |
320.0±0.4 |
130.0±0.4 |
200.0±0.3 |
440.0±0.5 |
70.5±0.3 |
320.3분 |
| EQ503225-060-XXX |
500.0±0.7 |
320.0±0.4 |
250.0±0.4 |
200.0±0.3 |
440.0±0.5 |
190.5±0.4 |
320.3분 |
AL EQ-Cores의 값 및 효과적 매개 변수
| 종류 |
이
(mm)
|
아
(mm)2)
|
네
(mm)3)
|
AL ((nH/N)2) |
| 26 |
40 |
60 |
| EQ211405-060-XXX |
32.8 |
60.8 |
1994 |
60 |
93 |
140 |
| EQ211410-060-XXX |
53.2 |
60.8 |
3235 |
37 |
57 |
86 |
| EQ261907-060-XXX |
42.3 |
119.8 |
5068 |
92 |
142 |
213 |
| EQ261912-060-XXX |
63.9 |
119.8 |
7655 |
61 |
94 |
141 |
| EQ302208-060-XXX |
50.9 |
143.1 |
7290 |
92 |
142 |
212 |
| EQ302210-060-XXX |
58.9 |
143.1 |
8429 |
80 |
122 |
183 |
| EQ322208-060-XXX |
51.1 |
152.3 |
7783 |
97 |
150 |
225 |
| EQ322217-060-XXX |
87.9 |
152.3 |
13387 |
56 |
87 |
130 |
| EQ362609-060-XXX |
61.1 |
180.8 |
11047 |
96 |
149 |
223 |
| EQ362617-060-XXX |
94.7 |
180.8 |
17122 |
62 |
96 |
144 |
| EQ422810-060-XXX |
75.6 |
199.7 |
15097 |
86 |
133 |
199 |
| EQ422820-060-XXX |
115.2 |
199.7 |
23005 |
57 |
87 |
131 |
| EQ503213-060-XXX |
85.4 |
314.1 |
26824 |
120 |
185 |
277 |
| EQ503225-060-XXX |
133.4 |
314.1 |
41901 |
77 |
118 |
178 |
참고: 위의 표에서 동일한 A & B 차원 및 두 가지 다른 C 차원의 코어 외에도 어떤 도구가 사용할 수 있습니까?우리는 또한 고객 요청에 따라 두 값 사이에 C 차원을 가진 코어를 제공할 수 있습니다.
장점:
-
높은 자기 투명성: EQ 유형의 금속 자기 분말 핵은 높은 자기 투과성을 가지고 있으며, 효과적으로 자기 힘 라인을 수집하고 수행 할 수 있습니다.이 특성 은 인덕터 와 트랜스포머 와 같은 전자 장치 에서 탁월 한 성능 을 발휘 할 수 있게 한다, 장비의 효율성과 성능을 향상시킵니다.
-
낮은 손실: EQ형 금속 자기 분말 핵의 손실은 상대적으로 낮으며, 이는 고주파 작동 중 에너지 손실을 줄일 수 있음을 의미합니다.이것은 장비의 에너지 효율성과 신뢰성을 향상시키는 데 매우 중요합니다..
-
좋은 온도 안정성: 이 유형의 자기 분말 핵은 다양한 온도에서 비교적 안정적인 자기 성질을 유지할 수 있으며, 광범위한 온도 범위에서 안정적으로 작동 할 수 있습니다.낮은 온도 또는 높은 온도 환경에서, EQ 유형의 금속 자기 분말 코어는 안정적인 성능을 유지할 수 있으며, 따라서 장비의 정상적인 작동을 보장합니다.
-
높은 포화성 자기 인덕션 강도: EQ 타입 금속 자기 분말 핵은 높은 포화성 자기 인덕션 강도를 가지고 있으며, 이는 큰 자기장 강도하에 자기성을 유지할 수 있음을 의미합니다.이것은 강력한 자기장을 견딜 필요가 있는 응용 프로그램에서 이점을 제공합니다, 모터와 발전기 등.
응용 분야:
-
전력전자장: 높은 자기 투명성 및 낮은 손실 특성으로 인해 EQ 유형의 금속 자기 분말 코어는 전력 필터, 에너지 저장 인덕터,그리고 트랜스포머이 장치들은 전력 변환 효율과 장비 성능을 향상시키기 위해 효율적인 자기 물질이 필요합니다.이러한 요구 사항을 충족시키기 위해 EQ 유형의 금속 자기 분말 핵을 이상적인 선택으로 만듭니다..
-
통신 분야: 기지 스테이션 및 스위치와 같은 통신 장비에서 EQ 유형의 금속 자기 분말 코어는 인덕터, 트랜스포머 및 기타 구성 요소를 만드는 데 사용할 수 있습니다.이 부품들은 신호 전송과 처리에 매우 중요합니다., 그리고 EQ 타입 금속 자기 분말 핵의 높은 자기 투과성과 낮은 손실 특성은 통신 장비의 전송 효율과 안정성을 향상시키는 데 도움이됩니다.
-
새로운 에너지 필드: 새로운 에너지 기술의 급속한 발전으로 EQ형 금속 자기 분말 핵은 광전기, 에너지 저장 및 기타 분야에서 널리 적용되었습니다. 예를 들어,태양광 인버터, EQ형 금속 자기 분말 코어는 인버터의 효율성과 안정성을 향상시키기 위해 필터 인덕터를 만드는 데 사용할 수 있습니다. 에너지 저장 시스템에서,효율적인 에너지 저장 및 방출을 달성하기 위해 에너지 저장 인덕터를 만드는 데 사용할 수 있습니다..
