홈 제품 소개자기 코어

전자 부품 EC36 ER31 ETD44 Mn-Zn 페리트 자기 핵

전자 부품 EC36 ER31 ETD44 Mn-Zn 페리트 자기 핵

    • Electronic Components EC36 ER31 ETD44 Type Mn-Zn Ferrite Magnetic Cores
    • Electronic Components EC36 ER31 ETD44 Type Mn-Zn Ferrite Magnetic Cores
    • Electronic Components EC36 ER31 ETD44 Type Mn-Zn Ferrite Magnetic Cores
    • Electronic Components EC36 ER31 ETD44 Type Mn-Zn Ferrite Magnetic Cores
    • Electronic Components EC36 ER31 ETD44 Type Mn-Zn Ferrite Magnetic Cores
    • Electronic Components EC36 ER31 ETD44 Type Mn-Zn Ferrite Magnetic Cores
    • Electronic Components EC36 ER31 ETD44 Type Mn-Zn Ferrite Magnetic Cores
    • Electronic Components EC36 ER31 ETD44 Type Mn-Zn Ferrite Magnetic Cores
    • Electronic Components EC36 ER31 ETD44 Type Mn-Zn Ferrite Magnetic Cores

    제품 상세 정보:

    원래 장소: 중국
    브랜드 이름: IKP
    인증: CE/UL/REACH/ROHS
    모델 번호: EC36 ER31 ETD44

    결제 및 배송 조건:

    최소 주문 수량: 1000
    가격: 0.05-0.1
    포장 세부 사항: 카튼
    배달 시간: 10-15 일
    지불 조건: L/C, T/T
    공급 능력: 주당 100,000
    지금 연락
    상세 제품 설명

    이점

    1. 높은 흐름 밀도: 그것은 높은 자기 흐름 밀도를 가지고 있으며, 작은 용량에서 큰 에너지 저장 및 변환을 달성 할 수 있으며, 핵의 크기를 줄이는 데 도움이됩니다.

    2. 낮은 손실: 작동 주파수 범위 내에서 낮은 손실이 있으며 이는 전력 공급의 효율성을 향상시키고 에너지 낭비를 줄일 수 있습니다.

    3. 좋은 온도 안정성: 특정 온도 범위 내에서 투과성과 손실 및 기타 성능이 덜 변하여 다른 작업 환경에서 안정적인 작업을 보장 할 수 있습니다.

    4. 멀티핀 구조: 와일링 및 배선에 편리하며 복잡한 회로 설계를 실현하는 데 도움이됩니다.

    5. 잘 비례된 모양: 콤팩트한 구조를 가지고 있으며 설치 및 사용이 쉽고 다양한 전자 장치의 레이아웃에 적합합니다.

    6. 비용 이점: 원자재 비용은 상대적으로 낮고, 생산 과정은 상대적으로 간단하며, 가격은 더 저렴하며, 대규모 생산의 요구를 충족시킬 수 있습니다.

    응용 분야

    1. 전원 공급 장치 전환: 전원 공급 장치의 핵심 구성 요소로서 컴퓨터, TV,휴대전화 및 기타 전자 제품.

    2. 전자 밸러스트: 플루오레센트 램프 및 기타 조명 장비의 전자 밸러스트에 적용되어 전류를 안정시키고 조명 효과와 효율성을 향상시킵니다.

    3. 가전제품: TV, 오디오 장비, 에어컨, 세탁기 등 다양한 가전제품에서 신호 필터링 및 전력 변환과 같은 기능을 구현하는 데 사용됩니다.

    4. 통신 장비: 프로그램 제어 교환 장치 및 라우터와 같은 통신 장비에서 중요한 역할을하며 안정적인 신호 전송 및 전원 공급을 보장합니다.

    5. 의료 장비: 휴대용 전기 심혈관 기기 및 피지모마노미터와 같은 일부 작은 의료 기기에서 안정적인 전력 및 신호 처리 기능을 제공하기 위해 사용할 수 있습니다.

    6. 사무실 자동화 장비: 이 자기 코어는 프린터와 복사기와 같은 오피스 자동화 장비의 전원 모듈 및 신호 처리 회로에도 사용됩니다.

    7. 군사 및 항공 우주 분야: 높은 신뢰성과 안정성을 요구하는 군사 및 항공 우주 장비에서EC/ER/ETD 타입의 망간-진크 전력 코어도 특수 작업 환경과 성능 요구 사항을 충족시키기 위해 사용될 것입니다..

                전자 부품 EC36 ER31 ETD44 Mn-Zn 페리트 자기 핵             전자 부품 EC36 ER31 ETD44 Mn-Zn 페리트 자기 핵                      전자 부품 EC36 ER31 ETD44 Mn-Zn 페리트 자기 핵

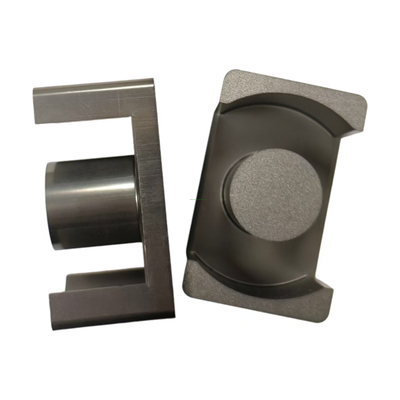

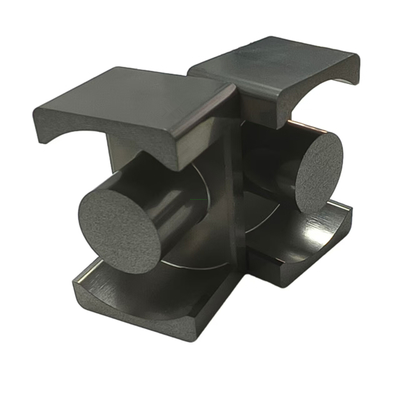

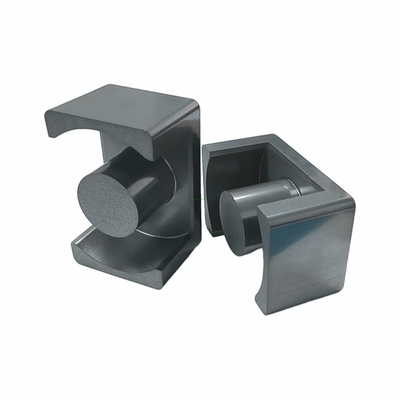

    그림 1 그림 2 그림3

                   전자 부품 EC36 ER31 ETD44 Mn-Zn 페리트 자기 핵                              전자 부품 EC36 ER31 ETD44 Mn-Zn 페리트 자기 핵                                 전자 부품 EC36 ER31 ETD44 Mn-Zn 페리트 자기 핵

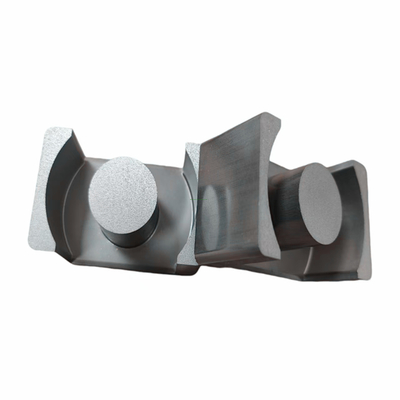

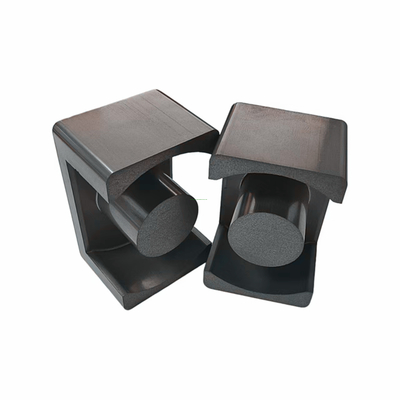

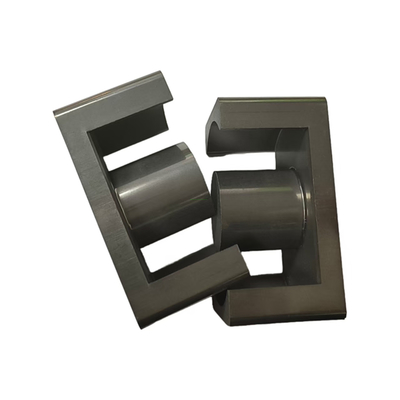

    도 4 도 5 도6

              전자 부품 EC36 ER31 ETD44 Mn-Zn 페리트 자기 핵                  전자 부품 EC36 ER31 ETD44 Mn-Zn 페리트 자기 핵                             전자 부품 EC36 ER31 ETD44 Mn-Zn 페리트 자기 핵

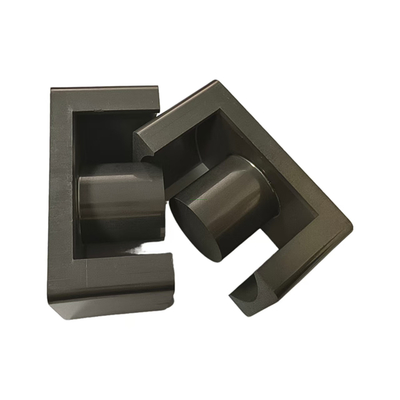

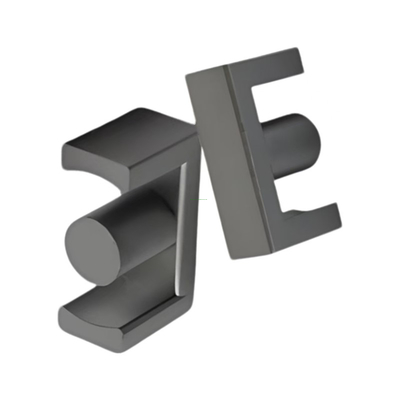

    도 7 도 8 도9

              전자 부품 EC36 ER31 ETD44 Mn-Zn 페리트 자기 핵                   전자 부품 EC36 ER31 ETD44 Mn-Zn 페리트 자기 핵                         전자 부품 EC36 ER31 ETD44 Mn-Zn 페리트 자기 핵

    도10 도11 도12

    사양 그림 차원 (mm) 유효 매개 변수 인덕터 계수 AL ((nH/N2) 무게 (그램/쌍)
    A B C D/D1/D2 E/E1 E2 F 아, 아, 아2) 미터 네3) BP44 BP95
    ER21.5/9/14 1 210.5±0.4 80.9±0.2 140.2±0.3 90.6±0.2 18.5분 13분 6±0.2 77.2 42.1 3250.12 4200±25% 5500±25% 18.7
    ER22/8/14 1 210.9±0.4 8±0.2 14±0.3 9±02 170.3분 13.1분 50.5±0.2 68.8 39 2683.2 3800±25% 5000±25% 17.2
    ER23/9/14 1 220.8±0.4 90.05±0.2 14±0.3 10±0.2 19.1분 14.5분 50.9±0.2 78 43.2 3369.6 4200±25% 5500±25% 20.6
    ER25/9/18 1 25±0.4 90.2±0.15 18.±0.3 11±0.2 22±0.4 14.5분 6.35±0.15 97.6 45.4 4431 4000±25% 5200±25% 27.4
    ER26/9/18 1 26±0.4 80.5±0.15 170.5±0.3 110.2±0.3 21.9분 16.6분 50.8±0.2 101 50 5050 5200±25% 6500±25% 26.9
    ER27/7/18 1 260.7±0.5 70.1±0.15 18±0.3 11±0.2 232분 180.4분 40.6±0.2 90.95 38.5 3501.58 5300±25% 6600±25% 23.4
    ER28/7/20 1 28±0.5 70.3±0.2 20±03 110.2±0.2 23.5분 20분 40.8±0.2 100.4 42 4216.8 5500±25% 6800±25% 27.8
    ER29/6/25 1 29±0.4 50.8±0.15 25±0.3 14±0.2 25.5분 19.5분 20.75±0.2 147.2 34.2 5034.8 8500±25% 11000±25% 34.7
    ER30/7/18 1 30±0.4 60.75±0.15 170.5±0.3 110.2±0.2 262분 22.5분 4.35±0.15 89 40.5 3560 5000±25% 6300±25% 23.9
    ER30/7/20B 1 30±0.4 60.7±0.15 20±03 11±0.2 25.6분 20.1분 4±015 101.7 39.2 3986.64 5100±25% 6500±25% 27.7
    ER30/8/20B 1 30±0.4 80.15±0.15 20±03 11±0.2 25.6분 20.1분 50.4±0.15 102.71 47.28 4856.13 4300±25% 6500±25% 31.2
    ER30/10/20.7C 1 30±0.4 90.5±0.15 200.7±0.3 130.3±0.2 25분 20.8분 60.5±0.15 126.3 52.2 6592.86 6000±25% 7000±25% 40.8
    ER30/6/20D 1 290.8±0.4 50.6±0.15 190.9±0.3 130.2±0.2 24.7분 17.1분 30.1±0.15 115.8 31.5 3647.7 6800±25% 8300±25% 26.2
    ER31/6/20 1 310.5±0.5 60.25±0.15 200.3±0.3 130.3±0.3 260.9±0.4 202분 30.95±0.15 110.9 40.7 4513.2 7000±25% 8300±25% 29.4
    ER33/5/24 1 33±0.6 50.3±0.2 230.5±0.3 120.5±0.2 28.7분 20분 30.2±0.2 110.8 34.6 3833.68 7400±25% 9300±25% 30.8
    ER33/8/20A 1 320.8±0.5 70.8±0.2 20.35±0.3 13±0.25 280.4분 23.25분 40.9±0.2 123.2 46.2 5691.84 5700±25% 7000±25% 35.9
    ER34/7/25 1 34±0.6 70.3±0.2 25±0.4 140.8±0.3 292분 252분 30.8±0.2 165 42.05 6938.25 8000±25% 10000±25% 46.7
    ER38/7/28 1 380.5±0.5 70.3±0.2 28±0.4 160.3±0.3 33분 28.1분 30.8±0.2 202.5 45.8 9274.5 9000±25% 11000±25% 58.1
    ER39/8/28 1 39±0.5 70.6±0.2 28±0.4 160.3±0.2 34±0.5 28.5분 40.1±0.2 213.1 44.3 9440.33 9000±25% 11000±25% 61.3
    ER39.6/19.5 1 390.6±0.7 160.2±0.25 320.7±0.5 180.9±0.25 35.4분 23분 120.7±0.3 282.45 77.77 21966.1 7800±25% 10500±25% 125
    ER40/6/28 1 40±0.5 60.4±0.2 280.4±0.4 16+0.2/-0.3 350.2±0.5 27.8분 30.5±0.2 180.2 43 7748.60 9500±25% 11000±25% 56.6
    ER40/7/28 1 40±0.5 7±0.2 280.4±0.4 16+0.2/-0.3 350.2±0.5 27.8분 4±02 185.3 45.3 8394.1 9000±25% 10500±25% 59
    ER51/13/38 1 51.±0.7 120.4±0.25 380.1±0.45 20+0.35/-0.25 45.1분 390.3분 70.2±0.25 329.6 67.5 22248 10500±25% 13000±25% 81.5
    유럽연합 2 190.4±0.4 70.2±0.2 70.2±0.2 60.8±0.2 150.2±0.35 13.7분 40.5±0.15 36.16 34.83 1260 2200±25% 2800±25% 7.55
    제1항 2 190.7±0.3 70.2±0.2 70.3±0.2 60.9±0.2 15.4분 _ 40.5±0.15 35.8 35.2 1260.2 2200±25% 2800±25% 7.8
    유럽연합 2 25±0.5 16±0.2 110.0±0.2 90.5±0.2 19분 _ 120.75±0.2 71.6 71.6 5126.56 2400±25% 3100±25% 28.3
    유럽연합 2 280.6±0.5 14±0.3 110.4±0.3 90.9±0.3 21.5분 192분 90.8±0.3 83 63.37 5545.8 2500±25% 3200±25% 31.3
    유럽연합 2 280.6±0.5 160.9±0.3 110.4±0.3 90.9±0.3 21.5분 192분 120.5±0.3 83 73.98 6140 2400±25% 3100±25% 36.4
    유럽연합 2 280.6±0.5 180.2±0.3 110.4±0.3 90.9±0.3 21.5분 192분 130.8±0.3 84.44 79.93 6748.6 2600±25% 3300±25% 38.14
    유럽연합 2 290.4±0.6 14±0.3 110.4±0.3 90.9±0.3 220.3분 202분 90.8±0.3 85 65.2 5545.8 2800±25% 3800±25% 31.3
    유럽연합 2 290.4±0.6 17±0.3 110.4±0.3 90.9±0.3 220.3분 202분 120.8±0.3 83.6 76.5 6400 2400±25% 3300±25% 35.8
    EC29/13/11D 2 290.2±0.4 120.7±0.2 110.4±0.25 90.75±0.2 22분 19.5분 80.5±0.2 83.7 59.1 4946.67 3200±25% 4300±25% 29.4
    유럽연합 2 33±0.6 170.3±0.3 14±0.3 12.35±0.2 252분 _ 120.8±0.3 122.3 67.9 8306.2 3600±25% 4350±25% 53.5
    EC36/8/12.5 2 350.8±0.5 70.7±0.2 120.5±0.4 110.4±0.25 272분 250.4분 40.15+0.15/-0.1 97.9 46.2 4531.1 5000±25% 6500±25% 27.2
    EC19/8/5 3 19±0.3 80.25±0.15 50.1±0.2 50.05±0.2 140.5±0.3 _ 50.85±0.15 22 39 873 1400±25% 1700±25% 5.5
    EC19.5/4.6/7.5 3 190.5±0.5 40.6±0.1 70.5±0.3 70.5±0.3 13.8분 11.9분 2±015 41.8 23.7 991 2400±25% 3000±25% 5.5
    EC25/15/8.5 3 25±0.6 140.7±0.2 80.5±0.2 80.5±0.2 18.5분 _ 10.35±0.2 59 64 3786.4 2000±25% 2600±25% 22
    EC27/14/8.5 3 260.8±0.5 130.95±0.2 80.5±0.2 80.4±0.2 20.1분 190.3분 100.8±0.2 56.3 65.85 3708.8 2000±25% 2600±25% 20.6
    ETD29/16/10 3 290.8±0.8 150.8±0.3 90.5±0.3 90.5±0.3 22분 _ 11±0.3       2300±25% 3300±25% 30.5
    ETD29/18/10 3 290.8±0.8 18±0.3 90.5±0.3 90.5±0.3 22분 _ 130.2±0.3 74.6 79.6 5941 2200±25% 3150±25% 34.2
    ETD34/17/11 3 340.2±0.8 170.4±0.2 100.8±0.3 100.8±0.3 25.6분 _ 120.2±0.3 94.4 79.9 7533 2700±25% 3500±25% 43.5
    ETD35/21/11 3 350.3±0.7 210.0±0.2 110.3±0.3 110.3±0.3 26.5분 24.8분 15±0.3 107.2 91.9 9851.7 3000±25% 3750±25% 55.7
    ETD35/22/11 3 350.3±0.7 210.5±0.2 110.3±0.3 110.3±0.3 26.5분 240.80분 150.5±0.3 107 93.9 10047.3 3000±25% 3750±25% 56.7
    ETD36/22/11 3 360.2±0.8 210.5±0.3 110.3±0.3 110.3±0.3 27.8분 26분 150.5±0.3 102.4 94.7 9703 2500±25% 3200±25% 55.6
    ETD39/23/13 3 390.5±0.8 220.5±0.3 120.5±0.3 120.5±0.3 29.5분 28분 170.2±0.3 125.2 103.5 12958.1 3000±25% 3800±25% 69.7
    ETD39/20/13-1E 3 390.5±0.8 20±03 120.5±0.3 120.5±0.3 300.7±0.7 290.5±0.7 140.7±0.3 124.4 93.7 11656.3 3000±25% 3800±25% 63
    ETD39/20/13-1 3 390.1±0.9 190.8±0.2 120.5±0.3 120.5±0.3 300.1±0.7 280.3±0.8 140.6±0.2 125 92.2 11525 3000±25% 3800±25% 63.4
    ETD39/23/13-3 3 39±0.6 220.7±0.3 120.8±0.3 120.8±0.3 300.2±0.6 280.4±0.6 17.±0.3 130.5 102.6 13389.3 3200±25% 4100±25% 73.1
    ETD44/22/15 3 44±1 220.3±0.2 140.9±0.3 140.9±0.3 32.5분 _ 160.5±0.3 173 103 17819 3800±25% 4600±25% 97.8
    ETD46/28/15.3 3 450.9±0.8 220.85±0.2 150.3±0.3 150.3±0.3 34.5분 _ 160.85±0.3 182.2 106.9 19477.2 3700±25% 4500±25%
    EC42/22/13.5 3 42±0.8 22±0.2 130.5±0.25 130.5±0.25 29.1분 _ 15±0.2 163.8 96.1 15741.2 4000±25% 4900±25% 89.85
    제42/21/15 3 42±0.8 210.8±0.2 15±0.3 15±0.3 30.5분 280.5±0.6 150.7±0.2 178.5 98.7 17618 4500±25% 6000±25% 96
    제42/22/15 3 42±0.8 22±0.2 15±0.3 15±0.3 30.5분 280.5±0.6 150.4±0.2 181.8 98.1 17834.6 4500±25% 6000±25% 98.5
    유럽연합 3 42±0.8 220.5±0.2 15±0.3 15±0.3 30.5분 280.5±0.6 160.4±0.2 178.5 101.5 18117.8 4500±25% 6000±25% 100
    EC42/21/20 3 42±0.6 210.2±0.2 190.6±0.3 170.3±0.3 320.2±0.5 _ 150.3±0.3 233.5 95.2 22229.2 6000±25% 8000±25% 125.5
    EC42/25/20 3 42±0.6 25±0.2 190.6±0.3 170.3±0.3 320.2±0.5 _ 190.1±0.3 233.5 110.5 25801.8 5200±25% 7200±25% 141.6
    EC42.5/25/20 3 420.5±0.6 25±0.2 190.6±0.3 170.2±0.3 330.2±0.5 _ 190.1±0.3 233.5 110.5 25801.8 5200±25% 7200±25% 141.6
    유럽연합 (EU) 3 43±0.8 220.5±0.2 190.6±0.3 170.3±0.3 330.8±0.8 31±0.8 160.5±0.3 228.5 101.4 23169.9 5000±25% 7000±25% 129.2
    유럽연합5 3 49±1 250.5±0.3 160.5±0.4 160.3±0.3 36.5분 33분 180.9±0.3 211.5 118 24957 4200±25% 5200±25% 138.8
    유럽연합2 3 49±1 270.5±0.3 170.2±0.4 170.2±0.3 36.5분 32.8분 190.2±0.3 238.8 120.4 28757.7 4800±25% 6000±25% 158.5
    ER26/5/17-1 4 26±0.4 50.4±0.2 17±0.3 12±0.2 19±0.35 _ 20.2±0.2 112.2 29.4 3298.7 7200±25% 9000±25% 21.8
    ER64/12/50 4 64±1 120.5±0.2 500.8±0.8 250.4±0.5 53.5±1 _ 70.4±0.2 582.7 66 38469.9 14000±25% 16000±25% 273
    ERI30/15.5/245 5 300.2±0.45 120.1±0.15 240.5±0.35 140.2±0.25 24.8분 130.4분 80.7±0.15 165 40.8 6732 4200±25% 6500±25% 44.7
    300.2±0.45 내가:30.4±0.1 240.5±0.35 _ _ _ _
    ER60/11/33 5 60.7±1 110.25±0.1 33±0.8 190.7±0.3 50.5분 _ 50.95±0.15 330 87.5 28875 10000±25% 12500±25% 159
    ER60/19/33 5 60.7±1 180.6±0.1 33±0.8 190.7±0.3 50.5분 _ 130.05±0.15 335 116.2 38927 10000±25% 12500±25% 157.6
    ERI30/12/20 6 300.2±0.42 90.55±0.15 20±025 110.2±0.25 24.6분 _ 60.8±0.15 106.2 44.3 5044 3600±25% 6000±25% 26.8
    300.2±0.42 내가:20.75±0.1 20±025 H1:80.85±0.2 H2:2 ±02 _
    ER60/17/40C 7 A1:60±1 B: 17±0.2 40±0.8 21±0.3 51분 49분 12±0.2 362 99.4 35982.8 11200±25% 14000±25% 176.2
    A2:58.35±1 K:1760.55±0.2
    EQ34/23 8 340.1±0.5 110.8±0.2 340.3±0.3 140.1±0.3 28.9분 160.4분 70.5±0.2 240 51.2 12288 8500±25% 11000±25% 86
    EQ38/232 8 370.5±0.65 110.6±0.25 370.7±0.65 22.±0.3 320.4분 18분 70.3±0.2 303 62.9 19000 9500±25% 12000±25% 108
    ERI25/15.8/19 9 250.4±0.5 130.5±0.15 19±0.35 90.9±0.2 200.4±0.4 _ F:110.2±0.15 85.1 42.9 3650.79 3600±25% 4800±25% 23.2
    내가:20.3±0.1
    ER54/23.5/37 9 54±0.9 230.5±0.2 37±0.5 24±0.35 41±0.6 _ 18±0.3
    유럽연합 10 330.3±0.5 150.7±0.2 14±0.3 D1:130.5±0.2 240.3±0.4 90.2±0.2 80.9±0.2 122.5 ∙ ∙ ∙ 8600±25% 81.5
    D2:90.2±0.2
    ER35/7/26 11 35±0.5 60.65±0.15 26±0.4 D1:17±03 28.5분 20.5분 20.75±0.2 192 40 7680.9 9000±25% 12500±25% 52.2
    D2:15±0.25
    ER45/24/30 12 45±0.9 24±0.2 30±0.4 16±0.2 330.5±0.9 190.3분 18±0.25 245.7 94.25 23156.4 7000±25% 8600±25% 210

    참고:

    AL 값 시험 조건: 1kHz, 0.3V, 100T

    위의 것은 우리 회사의 표준 사양이며 고객의 특별한 요구 사항에 따라 설계 될 수 있습니다.
