Mn-Zn 페리트 소프트 마그네틱 코어 ATQ17.2/12.4 트랜스포머 코어

Mn-Zn 페리트 소프트 마그네틱 코어 ATQ17.2/12.4 트랜스포머 코어

    • Mn-Zn Ferrite Soft Magnetic Core ATQ17.2/12.4 Transformer Core
    • Mn-Zn Ferrite Soft Magnetic Core ATQ17.2/12.4 Transformer Core
    • Mn-Zn Ferrite Soft Magnetic Core ATQ17.2/12.4 Transformer Core
    • Mn-Zn Ferrite Soft Magnetic Core ATQ17.2/12.4 Transformer Core
    • Mn-Zn Ferrite Soft Magnetic Core ATQ17.2/12.4 Transformer Core
    • Mn-Zn Ferrite Soft Magnetic Core ATQ17.2/12.4 Transformer Core
    • Mn-Zn Ferrite Soft Magnetic Core ATQ17.2/12.4 Transformer Core
    • Mn-Zn Ferrite Soft Magnetic Core ATQ17.2/12.4 Transformer Core

    제품 상세 정보:

    원래 장소: 중국
    브랜드 이름: IKP
    인증: CE/UL/REACH/ROHS
    모델 번호: ATQ17.2/12.4

    결제 및 배송 조건:

    최소 주문 수량: 1000
    가격: 0.04-0.1
    포장 세부 사항: 카튼
    배달 시간: 10-15 일
    지불 조건: L/C, T/T
    공급 능력: 주당 100,000
    지금 연락
    상세 제품 설명

    장점

    1. 높은 자기 투과성: 전기 에너지와 자기 에너지 사이의 변환 효율을 효과적으로 변환하여 낮은 자기장 작용 하에서 매우 효율적인 전자기 에너지 변환을 보장 할 수 있습니다.

    2. 낮은 강제력: 외부 자기장의 작용 하에, 그것은 빠르게 자기화 및 demagnetization 프로세스를 달성 할 수 있습니다.

    3. 높은 자기 인덕션 강도: 작은 부피에서 큰 자기 인덕션 강도를 달성 할 수 있습니다.

    4. 좋은 온도 안정성: 좋은 온도 안정성을 가지고 있으며 넓은 온도 범위 내에서 안정적인 자기 성능을 유지할 수 있습니다.

    응용 분야

    1. 전자 제품: 전기 에너지 변환 및 필터링 기능을 달성하기 위해 트랜스포머, 인덕터, 필터 및 기타 구성 요소에 사용됩니다.

    2. 통신 장비: 신호 증폭 및 필터링 기능을 달성하기 위해 고주파 트랜스포머, 필터 및 기타 구성 요소에 사용됩니다.

    3. 전력전자: 전력 전송 및 변환 기능을 달성하기 위해 트랜스포머, 인덕터 및 기타 구성 요소에 사용됩니다.

    4. 신재생 에너지 분야: 에너지 변환 및 저장 기능을 달성하기 위해 태양광, 풍력 및 기타 발전 장비의 트랜스포머, 인덕터 및 기타 구성 요소에 사용됩니다.

                 Mn-Zn 페리트 소프트 마그네틱 코어 ATQ17.2/12.4 트랜스포머 코어   Mn-Zn 페리트 소프트 마그네틱 코어 ATQ17.2/12.4 트랜스포머 코어    Mn-Zn 페리트 소프트 마그네틱 코어 ATQ17.2/12.4 트랜스포머 코어

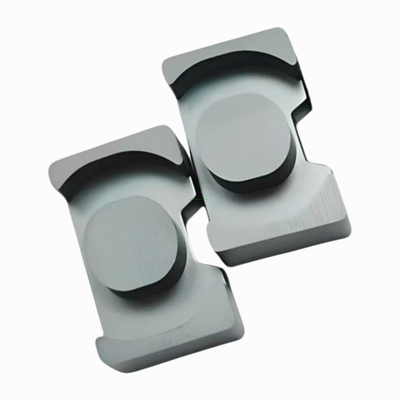

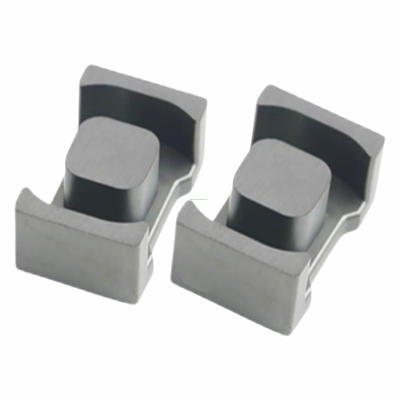

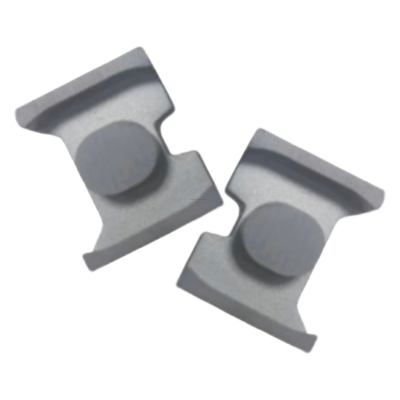

    그림 1 그림 2 그림3

               Mn-Zn 페리트 소프트 마그네틱 코어 ATQ17.2/12.4 트랜스포머 코어        Mn-Zn 페리트 소프트 마그네틱 코어 ATQ17.2/12.4 트랜스포머 코어               Mn-Zn 페리트 소프트 마그네틱 코어 ATQ17.2/12.4 트랜스포머 코어

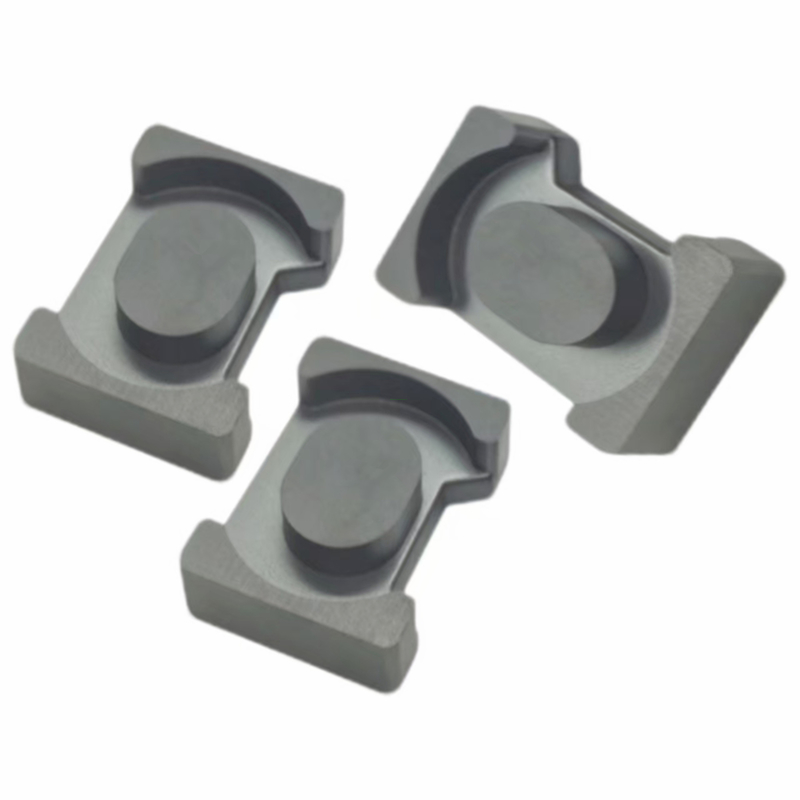

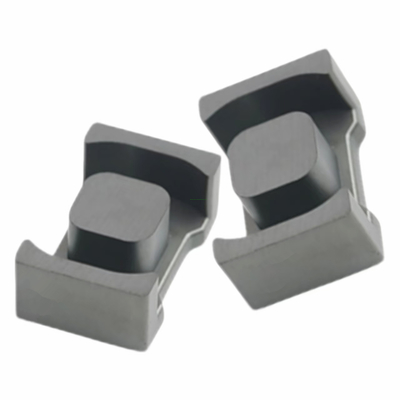

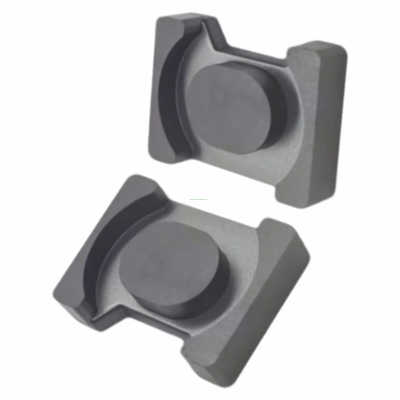

    도 4 도 5 도6

    사양 그림 차원 (mm) 유효 매개 변수 인덕터 계수 AL ((nH/N2) 무게
    A B C/C1 C2 D1 D2 E1 E2 E3 F 아 아쿠 이 네 BP44 BP95 (그램/쌍)
    (mm)2) (mm)2) (mm) (mm)3)
    ATQ17.2/12.4 1 170.2±0.35 60.2±0.15 140.4±0.35 100.15±0.3 90.7±0.25 60.1±0.2 140.2±0.35 120.7±0.35 - 40.1±0.15 50.2 33.21 31 1556.2 3000±25% 3800±25% 9.8
    ATQ27/10 1 27±0.5 50.1±0.15 220.5±0.5 170.3±0.4 140.2±0.25 110.2±0.25 230.2±0.5 19±0.5 15±0.5 20.2±0.15 132 26.4 34.6 4567.2 6800±25% 9000±25% 23.7
    ATQ27/18.1L-1 1 27±0.4 90.05±0.1 20±03 150.25±0.25 140.2±0.25 110.2±0.25 22±0.4 170.04±0.4 160.2±0.4 50.8±0.15 128 62.6 45.8 5862 6100±25% 8000±25% 43.2
    ATQ28/18.4F-1 2 28±0.4 90.2±0.15 240.3±0.4 18.35±0.3 150.3±0.25 13±0.25 240.3±0.4 170.9±0.4 130.6±0.4 50.8±0.15 155 65.54 45.8 7099 7700±25% 10000±25% 43.8
    ATQ28/14.6 3 28±0.5 70.3±0.15 16±0.3 18.35±0.3 13±0.25 100.5±0.2 230.2±0.45 190.4±0.45 160.6±0.45 30.7±0.15 111.5 46.99 39.8 4436 6000±25% 7800±25% 26.9
    ATQ22/17.8 4 220.1±0.4 80.9±0.15 140.1±0.4 12±0.3 9±02 80.7±0.2 170.8±0.4 140.9±0.4 - 6.35±0.15 68.1 57.79 44.6 3037.26 3300±25% 4100±25% 18.2
    ATQ31/19.6 5 31±0.5 90.8±0.2 270.6±0.45 - 170.8±0.3 130.7±0.2 24±0.5 180.8±0.45 - 60.3±0.2 209.1 64.89 53.3 11153 8500±25% 10500±25% 62
    ATQ23.7/13 6 230.7±0.4 60.5±0.15 170.8±0.4 140.7±0.3 90.6±0.25 120.2±0.25 21±0.4 13.4분 13.4분 30.5±0.15 98 30.8 35.4 3469.2 5500±25% 6800±25% 20.5

    참고:

    AL 값의 시험 조건은: 1KHz, 0.3V 및 100T.

    위는 우리 회사의 표준 사양이며 고객의 특수 요구 사항에 따라 설계 할 수 있습니다.
