장점
-
높은 자기 투명성
- (1) I형 Mn-Zn 파워 페리트 코어는 높은 초기 투과성을 가지고 있으며 낮은 주파수에서 좋은 인덕턴스 특성을 나타냅니다.그것은 효과적으로 저장하기 위해 자기장 에너지로 낮은 주파수 공통 모드 간섭 전류를 변환 할 수 있습니다, 회로에 간섭 신호의 영향을 줄입니다.
- (2) 예를 들어, 높은 신호 전송 안정성을 필요로 하는 전자 장치에서,높은 자기 투명성은 안정적인 신호 전송을 보장하고 외부 간섭으로 인해 신호가 왜곡되거나 손실되는 것을 방지 할 수 있습니다..
-
높은 포화성 자기 인덕션 강도
- (1) 높은 전류 조건 하에, I형 Mn-Zn 전력 페리트 코어는 포화 상태에 들어가는 것이 쉽지 않습니다.커버가 회로 부하가 크게 변하고 전류가 변동할 때 안정적인 성능을 유지할 수 있도록, 연속적이고 효과적으로 전자기 간섭 (EMI) 을 억제합니다.
- (2) 예를 들어, 스위치 모드 전원 공급 장치에서, 전류는 부하의 변화에 따라 변동 할 것입니다.높은 포화성 자기 인덕션 강도는 핵이 이러한 변동 하에서 정상적으로 작동 할 수 있습니다, EMI를 억제하고 안정적인 전력을 보장합니다.
-
좋은 온도 안정성
- (1) 특정 온도 범위 내에서 안정성이 좋으며 다양한 작업 환경에서 성능을 유지할 수 있습니다.이것은 다양한 복잡한 환경 조건에서 작동해야하는 전자 장치에 매우 중요합니다..
- (2) 예를 들어, 자동차 전자제품에서는 전자 기기가 높은 온도나 낮은 온도와 같은 혹독한 환경에 직면할 수 있습니다.좋은 온도 안정은 이러한 조건 하에서 여전히 정상적으로 작동 할 수 있도록 보장 할 수 있습니다.
-
낮은 손실
- (1) 상대적으로 낮은 손실을 가지고 있습니다. 높은 주파수에서 작동 할 때, 회전 전류로 인한 에너지 손실과 열 발생을 줄여 코어의 작업 효율성과 안정성을 향상시킬 수 있습니다.
- (2) 고주파 트랜스포머를 예로 들면, 낮은 손실 특성은 트랜스포머가 고주파 작동 상태에서 에너지 손실을 줄일 수 있습니다.전기 에너지 변환의 효율성을 향상, 장치의 열 발생을 줄이고 사용 수명을 연장합니다.
-
높은 기계적 강도
- (1) 보통 기계적 견고성 이 높으며, 쉽게 손상 되지 않고 특정 신체적 스트레스 를 견딜 수 있다.
- (2) 일부 휴대용 전자 기기 에서는 진동 과 충돌 과 같은 외부 힘 에 노출 될 수 있다.높은 기계적 강도와 함께 핵심은 그것이 손상되지 않고 유지 될 수 있도록 보장 할 수 있으며 그러한 상황 하에서 정상적으로 작동.
응용 분야
-
전력 필터
- (1) I형 Mn-Zn 전력 페리트 코어는 전력 공급 장치의 안정성 및 신뢰성을 향상시켜 전력 라인에 고주파 소음 및 간섭을 억제하기 위해 전력 필터에서 종종 사용됩니다..
- (2) 예를 들어, 컴퓨터 전원 공급 장치에서는 전력망에서 고주파 잡음을 필터링할 수 있습니다.컴퓨터에 안정적인 전원 공급을 제공하고 내부 전자 구성 요소를 간섭 손상으로부터 보호합니다..
-
인덕터
- (1) 높은 자기 투과성과 낮은 손실 특성으로 인해 에너지 저장, 필터링 및 임피던스 매칭 및 기타 기능을위한 인덕터의 핵심 재료로 종종 사용됩니다.
- (2) 오디오 증폭기에서, I형 Mn-Zn 전력 페리트 코어와 결합된 인덕터는 합리적인 설계로 더 나은 임피던스 매칭을 달성 할 수 있습니다.음향 신호가 더 잘 증폭되고 전송될 수 있도록 신호 왜곡을 줄일 수 있도록.
-
트랜스포머
- (1) 스위치 모드 전원 공급 트랜스포머 및 펄스 트랜스포머와 같은 일부 작은 트랜스포머에 널리 사용됩니다.
- (2) 이동 전화 충전기의 스위치 모드 전원 공급 트랜스포머에서I형 Mn-Zn 전력 페리트 코어는 휴대 전화의 충전 요구를 충족시키기 위해 효율적인 전압 변환을 달성 할 수 있으며 크기가 작습니다., 휴대용 장치에서 사용할 수 있습니다.
-
전자 기기에서 EMI 억제
- (1) 전자 제품 (컴퓨터, TV, 오디오 장비 및 디지털 통신 장비) 에서 전자 자기 방사선 및 간섭을 줄이기 위해 EMI 억제 요소로 사용됩니다.
- (2) 예를 들어 TV에서내부 회로에서 발생하는 전자기 간섭의 방출을 억제하고 TV 신호 수신에 대한 외부 전자기 간섭의 영향을 줄일 수 있습니다., 이를 통해 이미지 및 사운드 품질을 향상시킵니다.

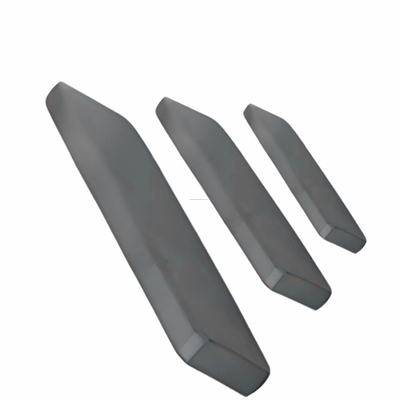

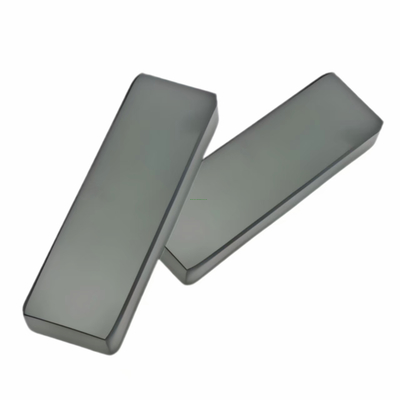

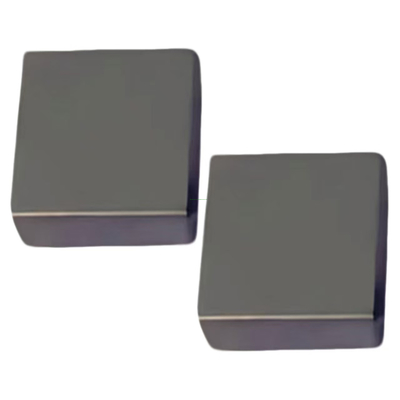

그림 1 그림 2 그림 3

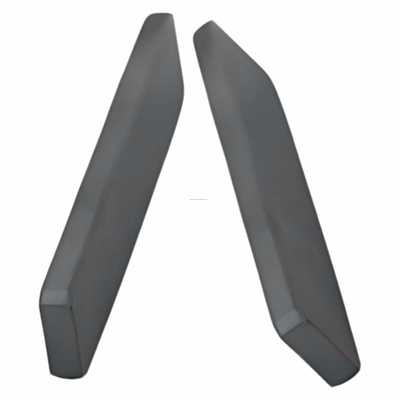

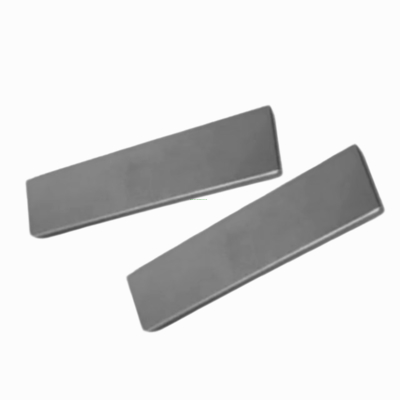

그림 4 그림5
| 사양 |
그림 |
차원 (mm) |
압축 강도 ((N) |
Q값 |
인덕터
L(uH) |
무게 |
| A |
B |
C |
BP40/BP95 |
(그램/쌍) |
| I12.8 × 10.5 × 48 |
1 |
120.80±0.20 |
100.50±0.20 |
40.80±0.15 |
/ |
/ |
/ |
3.1 |
| I14.5 × 10.4 × 48 |
1 |
140.50±0.30 |
10.20-10.50 |
40.80±0.15 |
/ |
/ |
/ |
3.45 |
| I14.8 × 10.5 × 48 |
1 |
140.80+0/-0.30 |
100.50±0.20 |
40.85±0.15 |
/ |
/ |
/ |
3.6 |
| 18*3*22 |
1 |
180.0±0.30 |
30.0±0.10 |
20.2±0.10 |
/ |
/ |
/ |
|
| I19.6*19*6 |
1 |
260.9±0.50 |
190.65±0.35 |
60.0±0.05 |
/ |
/ |
/ |
|
| I22×6×22 |
1 |
220.00±0.40 |
60.0±0.20 |
2.20±0.15 |
/ |
/ |
/ |
1.45 |
| 22×16×60 |
1 |
220.00±0.40 |
160.0±0.20 |
60.00±0.15 |
/ |
/ |
/ |
10.5 |
| 22×18.2×60 |
1 |
220.00±0.30 |
18.2+040 |
60.00±0.10 |
/ |
/ |
/ |
13 |
| 30*18*4 |
1 |
300.00±0.50 |
180.0±0.10 |
40.00±0.10 |
/ |
/ |
/ |
|
| 32×12×40 |
1 |
360.00±0.30 |
120.0±0.20 |
40.00±0.10 |
/ |
/ |
/ |
8.7 |
| 1 23 × 22 × 60 |
1 |
230.00±0.30 |
220.0±0.30 |
60.00±0.10 |
/ |
/ |
/ |
16 |
| I36 × 32 × 12 |
1 |
360.00±0.30 |
320.0±0.30 |
120.00+0.1/-0.3 |
/ |
/ |
/ |
71 |
| 40×15×35 |
1 |
400.00±0.40 |
150.0±0.25 |
30.50±0.10 |
/ |
/ |
/ |
12 |
| 40×15×50 |
1 |
400.00±0.40 |
150.0±0.25 |
50.00±0.10 |
/ |
/ |
/ |
14.4 |
| I40×40×15 |
1 |
400.00±0.40 |
400.0±0.40 |
140.80±0.20 |
/ |
/ |
/ |
121.9 |
| I155 × 68 × 12 |
1 |
1550.5±0.50 |
680.00±0.50 |
120.0±0.20 |
/ |
/ |
/ |
|
| I195.5 × 68 × 18 |
1 |
1950.5±0.50 |
680.00±0.50 |
180.0±0.20 |
/ |
/ |
/ |
|
| I55 × 20 × 5 |
2 |
540.80±0.40 |
190.85±0.20 |
40.90±0.15 |
≥ 160 |
≥ 153 |
≥625 |
24.9 |
| 96.4 × 20 × 77 |
2 |
960.40±0.50 |
200.00±0.20 |
70.50±0.20 |
≥200 |
/ |
/ |
70 |
| 22×15×50 |
3 |
220.00±0.30 |
150.0±0.20 |
50.00±0.15 |
/ |
/ |
>280 |
8 |
| 1 26 × 15 × 50 |
3 |
260.00±0.35 |
150.0±0.20 |
50.00±0.15 |
/ |
/ |
>310 |
9.45 |
| I26.8*19.5*5 |
|
|
|
|
|
|
|
|
| 1 29 × 15 × 50 |
3 |
290.00±0.35 |
150.0±0.25 |
50.00±0.15 |
/ |
/ |
>340 |
10.5 |
| I33×18×45 |
3 |
330.00±0.50 |
180.0±0.30 |
40.50±0.20 |
≥ 160 |
≥ 0.8 |
≥370 |
13.1 |
| I35 × 15 × 5 |
3 |
350.00±0.30 |
150.0±0.20 |
50.00±0.20 |
/ |
/ |
/ |
12.6 |
| 40×15×50 |
3 |
400.00±0.30 |
150.0±0.20 |
50.00±0.20 |
/ |
/ |
/ |
14.5 |
| I40×36×45 |
3 |
400.00±0.50 |
360.0±0.50 |
40.50±0.20 |
/ |
/ |
/ |
30.6 |
| I45 × 12 × 5 |
3 |
450.00±0.50 |
110.80±0.20 |
50.00±0.20 |
≥ 160 |
/ |
/ |
13.2 |
| I47 × 14 × 5 |
3 |
470.00±0.50 |
140.00±0.20 |
50.00±0.20 |
≥ 160 |
≥ 125 |
≥ 500 |
15.3 |
| 49.6 × 10 × 25 |
3 |
490.60±0.40 |
100.00±0.15 |
20.50±0.10 |
≥55 |
/ |
/ |
7.5 |
| I50 × 15 × 5 |
3 |
500.0±0.50 |
140.90±0.15 |
40.85±0.15 |
≥ 160 |
≥ 110 |
≥510 |
17.25 |
| 50x18x45 |
3 |
500.0±0.50 |
180.0±0.30 |
40.50±0.20 |
≥ 160 |
/ |
/ |
19.5 |
| 1 55 × 7.3 × 35 |
3 |
550.0±0.45 |
70.30±0.20 |
30.50±0.20 |
/ |
/ |
/ |
6.8 |
| I55 × 8 × 5 |
3 |
550.0±0.50 |
80.0±0.15 |
50.0±0.15 |
≥ 160 |
≥ 125 |
≥480 |
10.7 |
| I55 × 15 × 5 |
3 |
540.85±0.40 |
140.90±0.20 |
40.90±0.15 |
≥ 160 |
≥ 13 |
≥545 |
19 |
| 55×18×45 |
3 |
550.00±0.40 |
180.00±0.30 |
40.50±0.20 |
≥ 160 |
≥ 14 |
≥575 |
20.6 |
| I60 × 14 × 5 |
3 |
600.00±0.50 |
140.00±0.20 |
50.00±0.20 |
≥ 160 |
≥ 155 |
≥605 |
20 |
| I60 × 15 × 5 |
3 |
590.50±0.50 |
140.90±0.20 |
40.90±0.10 |
≥ 160 |
≥ 135 |
≥575 |
21.1 |
| 160×14.6×46 |
3 |
600.00±0.50 |
140.50±0.25 |
40.60±0.20 |
≥ 160 |
/ |
/ |
18.65 |
| 63×12×48 |
3 |
630.00±0.70 |
120.00±0.20 |
40.80±0.15 |
≥ 160 |
≥ 135 |
≥570 |
17.1 |
| 65*15*5 |
3 |
650.00±0.60 |
150.00±0.30 |
50.00±0.20 |
≥ 160 |
/ |
/ |
23.65 |
| 67x18x45 |
3 |
670.00±0.50 |
180.00±0.30 |
40.50±0.20 |
≥ 160 |
≥ 160 |
≥670 |
26.1 |
| I70 × 15 × 5 |
3 |
700.00±0.50 |
140.90±0.20 |
50.00±0.20 |
≥ 160 |
≥ 160 |
≥660 |
24.8 |
| I70 × 70 × 30 |
3 |
700.00±0.70 |
700.00±0.70 |
300.00±0.5 |
/ |
/ |
/ |
751 |
| 75*15*5 |
3 |
750.00±0.70 |
150.00±0.30 |
50.00±0.20 |
≥ 160 |
/ |
/ |
26.8 |
| 80×40×12 |
3 |
800.00±0.50 |
400.0±0.50 |
1.20±0.10 |
/ |
/ |
/ |
38.2 |
| 84.2 × 15 × 5 |
3 |
84.20±0.80 |
14.90-0.50 |
50.00-0.30 |
≥ 160 |
/ |
/ |
29.3 |
| 84.5 × 15 × 5 |
3 |
840.50±0.50 |
140.90±0.20 |
50.00±0.20 |
≥ 160 |
/ |
/ |
30.6 |
| 84.7 × 18 × 4 |
3 |
84.70-0.30 |
180.00-0.25 |
40.00+0.10/-0.15 |
≥100 |
/ |
/ |
37.2 |
| 1 85.5 × 18 × 4 |
3 |
850.50±0.75 |
180.60±0.20 |
40.65±0.20 |
≥ 120 |
/ |
/ |
39.6 |
| I86 × 15 × 5 |
3 |
860.00±0.85 |
14.90-0.50 |
50.00-0.30 |
≥ 160 |
/ |
/ |
29.9 |
| I90 × 15 × 5 |
3 |
900.00±0.50 |
150.0±0.30 |
50.0±0.20 |
≥ 160 |
≥ 20 |
≥800 |
32.35 |
| I90 × 8 × 4 |
3 |
890.90±0.40 |
70.90±0.10 |
30.90±0.10 |
≥55 |
/ |
/ |
15.3 |
| I94×50×15 |
3 |
940.0+0.20/-0.60 |
500.0±0.30 |
150.0±0.30 |
/ |
/ |
/ |
381 |
| 49×29.5×75 |
4 |
490.00±0.50 |
290.50±0.4 |
70.50±0.20 |
/ |
/ |
/ |
51 |
| 50×50×97 |
4 |
500.0±0.30 |
500.0±0.30 |
90.70±0.20 |
/ |
/ |
/ |
|
| I23×6×22 |
5 |
230.00±0.30 |
60.0±0.15 |
2.20±0.05 |
/ |
/ |
/ |
1.7 |
참고:
AL 값의 시험 조건은 1KHz, 0.3V 및 10T입니다.
위는 우리 회사의 표준 사양이며 고객의 특수 요구 사항에 따라 설계 할 수 있습니다.
