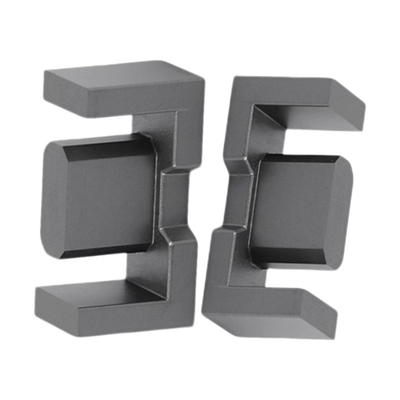

I. 장점
-
높은 자기 투명성
- EFD Mn-Zn 파워 페리트 코어는 높은 자기 투과성을 가지고 있으며, 이는 장치의 효율성과 성능을 향상시킵니다.투과성이 높습니다., 에너지 손실을 줄이고 운영 효율성을 향상시킵니다.
- 높은 투명성으로 인해 코어는 더 작은 용량에서 더 많은 자기 에너지를 저장할 수 있으며 전자 장치의 소형화 및 가벼운 무게를 용이하게합니다.
-
낮은 손실
- 이 코어는 높은 주파수에서 좋은 성능을 유지하여 낮은 손실을 나타냅니다.낮은 손실 특성으로 변환 효율과 안정성을 향상시킵니다., 에너지 낭비를 줄입니다.
- 낮은 손실은 동일한 운영 조건에서 열 생산이 줄어들어 장치의 신뢰성과 수명을 향상시킵니다.
-
좋은 열 안정성
- EFD Mn-Zn 파워 페리트 코어는 뛰어난 열 안정성을 가지고 있으며 광범위한 온도 범위에서 일관된 자기 성질을 유지합니다.다양한 환경 조건 하 에서 이 신뢰성 은 온도 변화 의 영향 을 최소화 한다.
- 좋은 열 안정성 또한 온도 변동으로 인한 자기 성능 변동을 줄여 장치의 안정성과 정확성을 향상시킵니다.
-
우수한 반 간섭 능력
- 높은 자기 투명성으로 인해 EFD Mn-Zn 전력 페리트 코어는 외부 자기장에 효과적으로 보호하여 회로 간섭을 방지합니다.이것은 전자 장치의 간섭 방지 능력과 전자기 호환성 (EMC) 을 향상시키는 데 중요합니다..
- 효과적인 반 간섭 능력은 복잡한 전자기 환경에서 적절한 작동을 보장하며 간섭으로 인한 고장 및 오류를 줄입니다.
-
설치 와 처리 가 쉽다
- EFD Mn-Zn 전력 페리트 코어는 일반적으로 규칙적인 모양과 크기로 제공되며 회로 보드에 설치하고 고정하는 것이 쉽습니다.그들의 좋은 처리 가능성은 다른 응용 프로그램의 필요에 따라 사용자 정의 및 처리를 허용합니다..
- 쉽게 설치하고 처리하면 생산 효율이 높아지고 비용을 절감하고 유지 보수 및 수리를 용이하게 합니다.

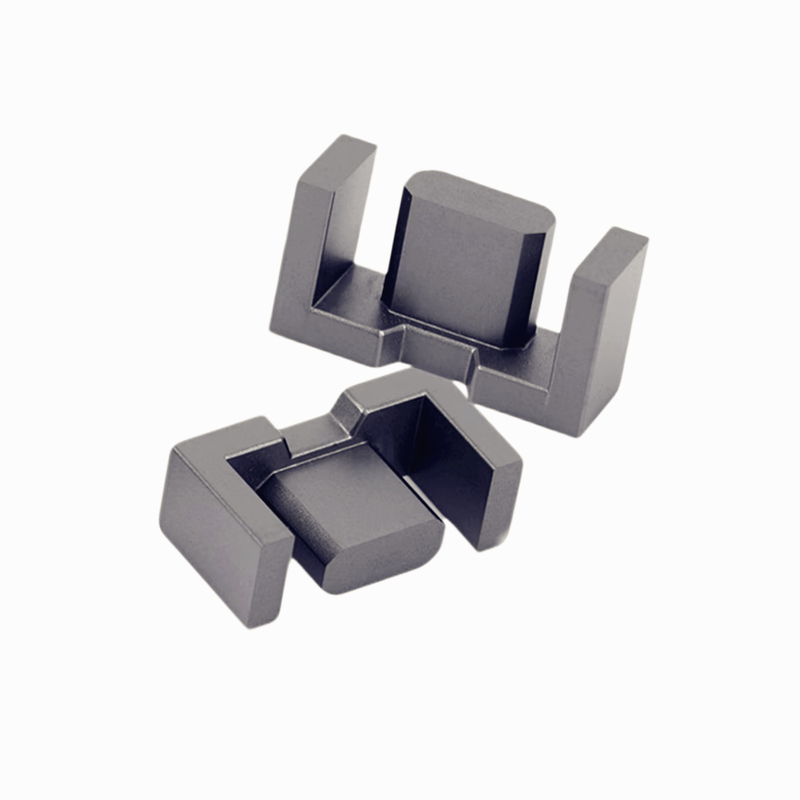

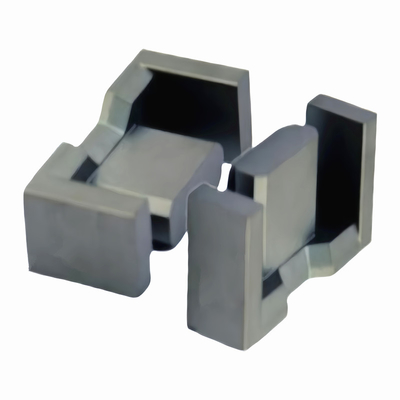

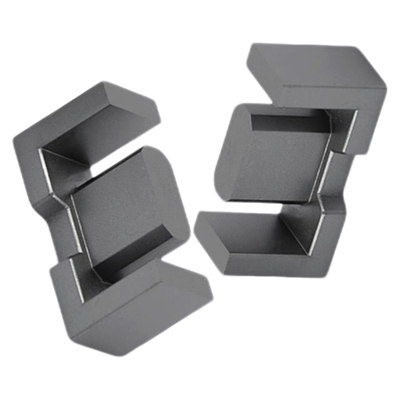

그림 1 그림 2 그림3

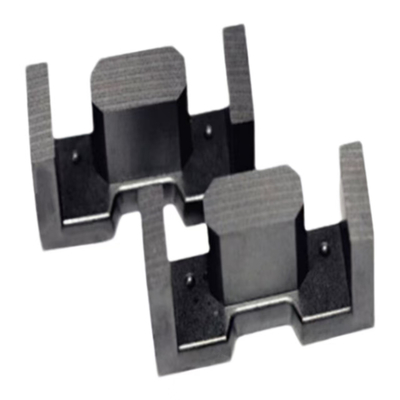

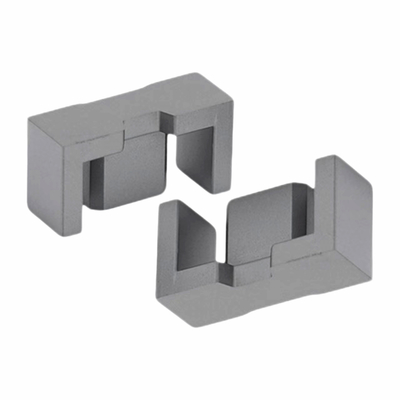

그림 4 그림 5
| 사양 |
그림 |
차원 (mm) |
유효 매개 변수 |
인덕터 계수 AL ((nH/N2) |
무게 (그램/쌍) |
| A |
B |
C |
D1 |
D2 |
E |
F |
아, 아, 아2) |
미터 |
네3) |
BP44 |
BP95 |
| EFD15.5/8/5 |
1 |
150.5±0.4 |
70.75±0.2 |
40.65±0.15 |
50.3±0.20 |
20.4±0.15 |
11.0분 |
50.7±0.2 |
14.50 |
35.40 |
513.80 |
950±25% |
1150±25% |
3.50 |
| EFD16/8/5 |
3 |
16.35±0.3 |
70.6±0.2 |
40.8±0.2 |
60.0±0.15 |
20.5±0.15 |
12.4분 |
50.4±0.2 |
16.90 |
36.10 |
608.70 |
1000±25% |
1200±25% |
3.80 |
| EFD17/8/6 |
3 |
170.00±0.3 |
80.15±0.15 |
50.60±0.2 |
60.0±0.20 |
30.3±0.20 |
12.5분 |
50.55±0.2 |
22.70 |
37.40 |
849.10 |
1500±25% |
1750±25% |
5.45 |
| EFD18/9/6 |
3 |
170.8±0.3 |
80.60±0.2 |
60.10±0.2 |
7.45±0.15 |
30.4±0.10 |
12.8분 |
60.25±0.15 |
27.50 |
39.70 |
1094.00 |
1600±25% |
1800±25% |
6.40 |
| EFD20.3/8/7 |
2 |
200.6±0.35 |
70.60±0.20 |
60.50±0.20 |
80.00±0.20 |
40.7±0.2 |
14.6분 |
40.40±0.20 |
37.55 |
35.90 |
1348.05 |
2650±25% |
3300±25% |
7.86 |
| EFD20.6/10/7 |
2 |
200.6±0.40 |
100.0±0.25 |
60.65±0.20 |
80.80±0.20 |
30.6±0.2 |
15.7분 |
70.7±0.25 |
29.60 |
48.20 |
1426.00 |
1360±25% |
1500±25% |
8.70 |
| EFD20.8/12/5 |
5 |
200.8±0.35 |
120.1±0.15 |
40.50±0.20 |
80.40±0.20 |
20.95±0.15 |
150.0±0.3 |
9.20±0.15 |
23.90 |
52.10 |
1245.00 |
970±25% |
1150±25% |
8.50 |
| EFD21/10/7 |
2 |
210.0±0.50 |
100.0±0.25 |
60.65±0.20 |
80.65±0.20 |
30.5±0.2 |
160.3분 |
70.7±0.25 |
29.60 |
48.50 |
1437.60 |
1360±25% |
1500±25% |
8.70 |
| EFD25/13/9 |
2 |
250.0±0.65 |
120.5±0.25 |
90.1±0.2 |
110.3±0.20 |
50.1±0.2 |
19.0분 |
90.4±0.25 |
53.00 |
58.60 |
3105.80 |
2150±25% |
2700±25% |
17.20 |
| EFD25.5/13/9A |
2 |
250.5±0.65 |
120.6±0.25 |
90.1±0.2 |
110.4±0.20 |
50.2±0.2 |
190.4±0.6 |
90.5±0.25 |
55.10 |
59.20 |
3264.00 |
2150±25% |
2700±25% |
18.60 |
| EFD31/15/9 |
2 |
310.4±0.60 |
150.2±0.20 |
90.1±0.2 |
140.6±0.25 |
40.7±0.2 |
23.8분 |
110.4±0.25 |
63.80 |
71.50 |
4562.50 |
2300±25% |
2900±25% |
26.60 |
| EFD35/22/6.5 |
3 |
350.7±0.70 |
210.70±0.20 |
60.50±0.2 |
160.5±0.25 |
30.9±0.2 |
25.5분 |
160.70±0.20 |
64.00 |
95.50 |
6112.00 |
1800±25% |
2300±25% |
41.60 |
| EFD36/24/10 |
3 |
360.2±0.5 |
230.6±0.3 |
100.0±0.3 |
140.0±0.30 |
50.0±0.2 |
25.8분 |
180.7±0.25 |
82.20 |
103.70 |
8530.00 |
2100±25% |
2600±25% |
52.60 |
| EFD38/18/7.6 |
3 |
370.7±0.65 |
170.6±0.25 |
70.60±0.25 |
180.65±0.25 |
30.4±0.2 |
290.4분 |
130.1±0.25 |
61.85 |
81.70 |
5053.15 |
2100±25% |
2500±25% |
34.60 |
| EFD38/19/8-1 |
3 |
380.50±0.65 |
190.40±0.20 |
80.00±0.25 |
180.00±0.25 |
50.0±0.2 |
27.20분 |
130.8±0.25 |
87.80 |
86.30 |
7577.20 |
2400±25% |
2800±25% |
42.80 |
| EFD40/22/8 |
3 |
400.0±0.8 |
220.2±0.3 |
80.0±0.3 |
190.9±0.30 |
40.0±0.2 |
29.5분 |
170.2±0.30 |
78.90 |
100.20 |
7905.00 |
2200±25% |
2500±25% |
49.10 |
| EFD43/17/7 |
3 |
420.6±0.6 |
160.95±0.3 |
70.2±0.3 |
230.0±0.30 |
40.1±0.2 |
280.4분 |
90.55±0.30 |
99.85 |
70.46 |
7036.90 |
3850±25% |
4500±25% |
42.70 |
| EFD45/25/8 |
3 |
450.4±0.6 |
240.90±0.2 |
70.65±0.20 |
230.8±0.20 |
40.0±0.2 |
332분 |
180.3±0.25 |
93.60 |
108.80 |
10181.0 |
2400±25% |
2800±25% |
63.70 |
| EFD50/25/8 |
3 |
500.5±0.7 |
250.90±0.3 |
80.8±0.20 |
230.5±0.30 |
50.0±0.2 |
37.6분 |
180.9±0.30 |
114.50 |
116.60 |
13350.7 |
3000±25% |
3600±25% |
83.60 |
참고:
AL 값의 시험 조건은: 1KHz, 0.3V 및 10T.
위는 우리 회사의 표준 사양이며 고객의 특수 요구 사항에 따라 설계 될 수 있습니다.
