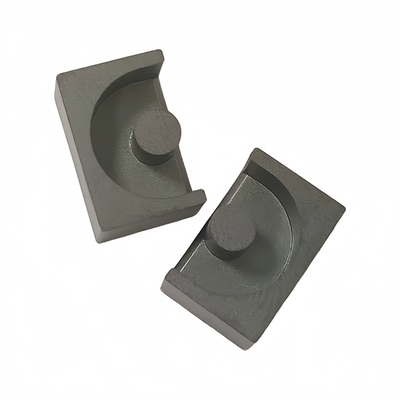

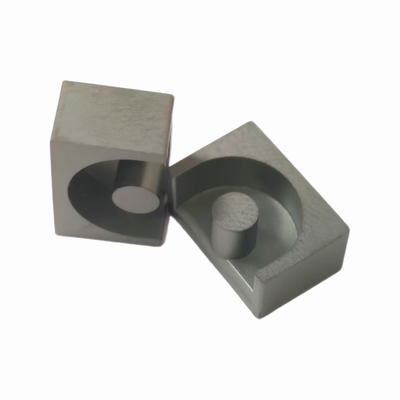

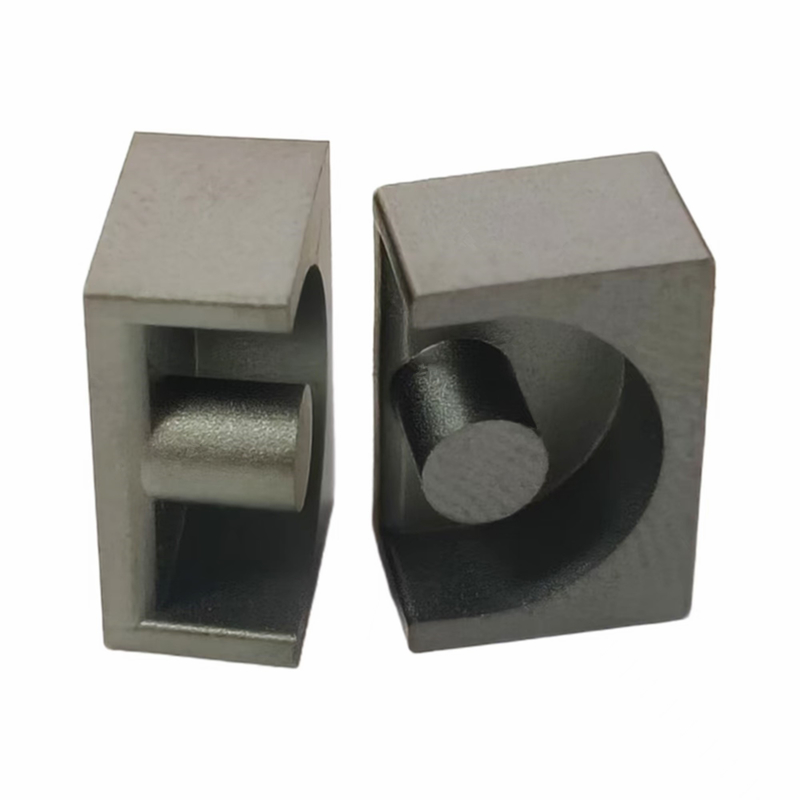

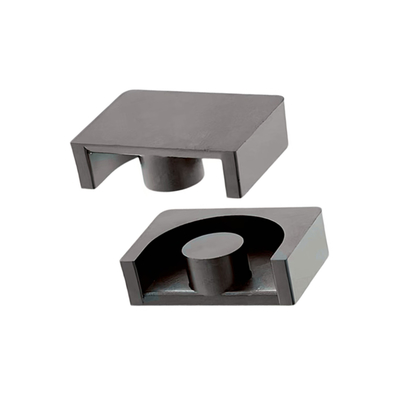

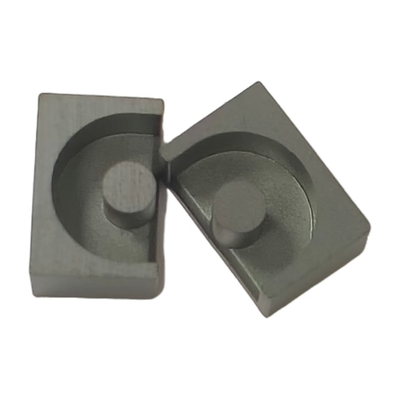

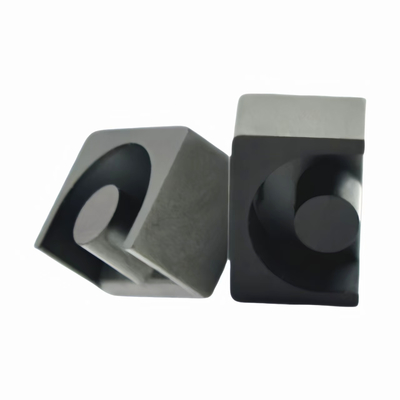

Name: 고주파 트랜스포머 페리트 코어용 부드러운 마그네틱 Mn-Zn 코어 EP17
Brand: IKP Electronics Co., Ltd.
SKU: EP17
Price: 0.06 USD
Availability: InStock

홈 제품 소개 자성 페라이트 코어

고주파 트랜스포머 페리트 코어용 부드러운 마그네틱 Mn-Zn 코어 EP17

Soft Magnetic Mn-Zn Core EP17 For High-frequency Transformer Ferrite Core

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	IKP
인증:	CE/UL/REACH/ROHS
모델 번호:	EP17

결제 및 배송 조건:

최소 주문 수량:	1000
가격:	0.059-1.10
포장 세부 사항:	카튼
배달 시간:	10-15 일
지불 조건:	L/C, T/T
공급 능력:	주당 100,000

지금 연락

상세 제품 설명

장점
1높은 자기 투명성: EP형 Mn-Zn 전력 코어는 높은 자기 투명성을 가지고 있으며, 이는 낮은 자기장 강도 하에서 효율적인 전자기 에너지 변환을 보장합니다.이것은 전자 장치의 성능을 향상시키는 데 도움이됩니다, 특히 고주파 전력 변환기, 필터 및 전력 전자 장비의 격리 변환기.

2낮은 손실: 이 유형의 코어는 낮은 손실을 나타냅니다. 특히 고 주파수 응용 프로그램에서 에너지 소모를 줄이고 이로 인해 장치 효율을 향상시킵니다.이것은 높은 효율성을 우선시하는 전자 장치에 매우 중요합니다..

3유리한 온도 특성: 방 온도에서 EP형 Mn-Zn 전력 코어는 온도에 반비례하여 손실이있는 좋은 온도 특성을 보여줍니다.이것은 지속적인 온도 상승을 방지합니다, 안정적인 장치 성능을 유지합니다.

4멀티 출력 설계: EP형 코어의 골격은 여러 단말기로 장착되어 다양한 회로 요구 사항을 충족시키기 위해 멀티 출력 트랜스포머의 설계가 용이합니다.

5우수한 기계적 강도: Mn-Zn 페리트 고리의 기계적 강도는 상대적으로 낮지만EP형 Mn-Zn 전력 코어는 최적화된 제조 공정을 통해 기계적 강도를 향상시킬 수 있습니다., 다양한 응용 시나리오에 적응합니다.

응용 분야

1전기 통신: EP형 Mn-Zn 전원 코어는 프로그램 제어 교환 단말기와 정밀 전자 장비에 널리 사용되며 광대역 트랜스포머의 필수 부품으로 사용됩니다.인덕터, 격리 트랜스포머와 일치 트랜스포머.

2전력 시스템: 전력 변환 변압기 및 턱, DVD 플레이어, 카메라 플래시, 통신 장비 및 기타 전자 장치에서 EP형 Mn-Zn 전력 코어는 중요한 역할을 합니다..

3다른 응용 프로그램: EP형 Mn-Zn 전력 코어는 스위치 모드 전력 공급 트랜스포머, 펄스 트랜스포머, 전자 밸러스트 및 기타 다양한 전자 장치에도 사용됩니다.그 우수한 성능은 안정적이고 신뢰할 수 있는 전자기 지원이.

피그1

사양

그림

차원 (mm)

유효 매개 변수

인덕터 계수 AL ((nH/N²)

무게

아, 아, 아²)

미터

네³)

BP40

BP95

(그램/쌍)

EP13

120.7±0.3

60.65±0.20

80.8±0.20

4.35±0.20

9.8분

40.7±0.20

19.50

23.60

460.20

1500±25%

1850±25%

5.70

EP17

180.2±0.4

80.70±0.20

110.0±0.25

50.70±0.20

12.30분

50.85±0.20

34.00

28.00

953.30

2400±25%

3000±25%

14.20

EP20

240.0±0.5

110.0±0.20

150.0±0.40

80.8±0.30

16.10분

70.40±0.20

78.70

40.15

3159.81

4000±25%

5000±25%

33.10

EP25-2

250.0±0.5

250.5±0.20

450.0±0.20

320.0±0.50

120.5±0.30

18.30분

210.0±0.25

365.6

109.8

40126.3

10000±25%

216.6

EP43.5

240.0±0.5

110.0±0.20

150.0±0.40

450.0±0.20

80.8±0.30

16.10분

70.40±0.20

481.3

121.14

58305.7

13000±25%

323.2

참고:
AL 값의 시험 조건은: 1KHz, 0.3V 및 10T
위는 우리 회사의 표준 사양이며 고객의 특수 요구 사항에 따라 설계 될 수 있습니다.
